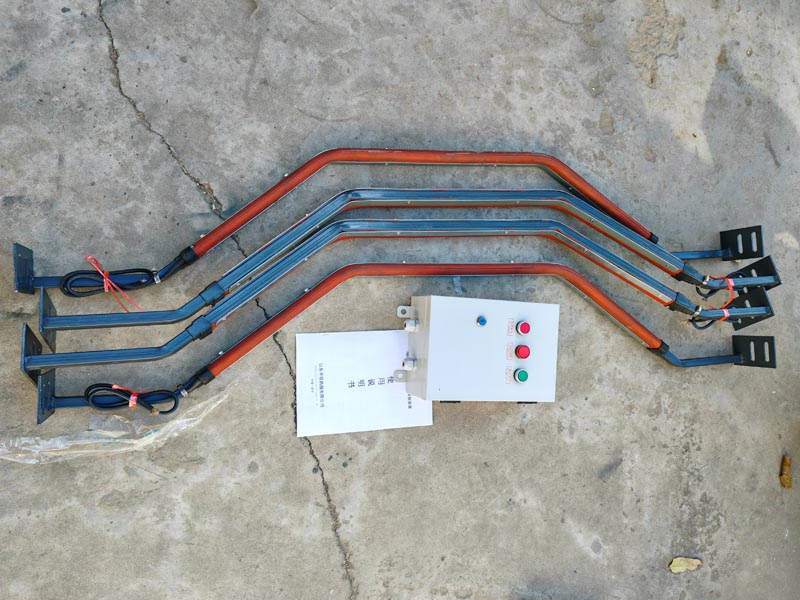

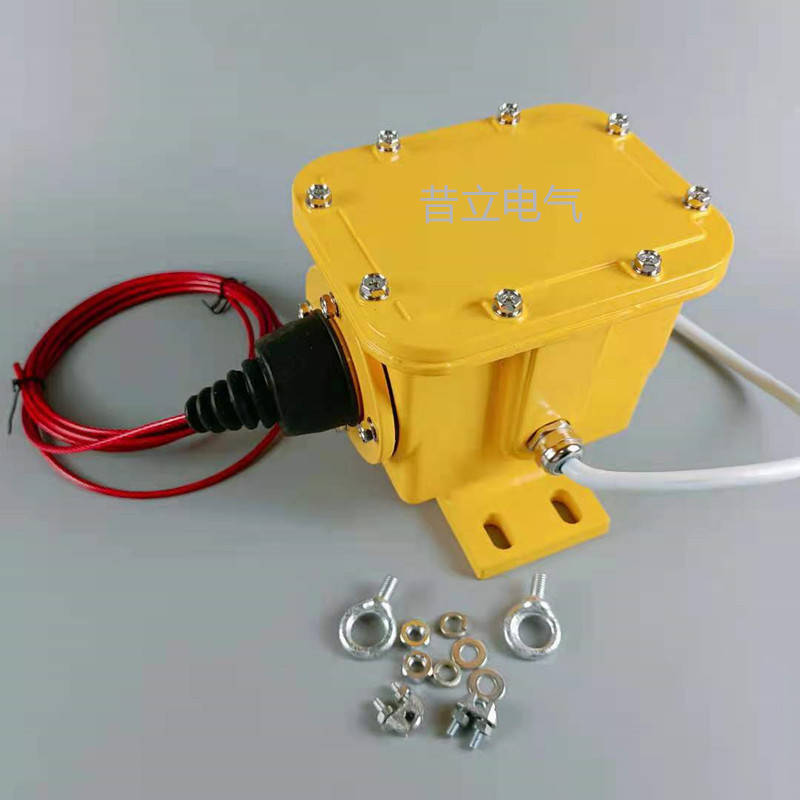

ZL-B 纵向撕裂装置说明书

一、产品概述
ZL-B 纵向撕裂装置是专门为皮带输送机系统设计的一种先进的保护设备，用于实时监测皮带的运行状况，当皮带发生纵向撕裂时，能够迅速触发报警并采取紧急停机措施，从而有效避免因皮带撕裂而造成的物料泄漏、设备损坏以及生产中断等严重问题，保障皮带输送机系统的安全、稳定运行。
二、产品特点
高灵敏度检测：采用先进的传感器技术，能够精准检测到皮带极细微的纵向撕裂迹象，响应速度快，大大提高了对皮带撕裂事故的预警能力。
可靠性强：设备整体结构紧凑，关键部件选用优质材料制造，具备良好的抗冲击、抗振动和抗恶劣环境能力，可在复杂的工业生产环境中长期稳定运行，减少设备故障发生概率。
安装简便：设计充分考虑了现场安装的便利性，装置结构简单，安装所需的工具和配件常见，安装过程无需对原有皮带输送机系统进行大规模改造，能够快速完成安装调试工作。
智能报警与控制：与皮带输送机的控制系统无缝连接，一旦检测到皮带纵向撕裂，立即发出声光报警信号，并向控制系统发送停机指令，实现自动紧急停机，最大程度降低事故损失。
三、技术参数
检测精度：可检测到宽度大于 0.5mm 的纵向撕裂裂缝。
工作电压：AC 220V ± 10%，50Hz。
工作温度：-20℃ ～ +60℃。
相对湿度：≤95%（无凝结）。
报警输出：常开 / 常闭触点，触点容量 AC 250V/5A。
外形尺寸：[长]×[宽]×[高]（具体尺寸根据实际产品规格而定）。
重量：[X]kg。
ZL - B 纵向撕裂装置安装方法
一、安装前准备
确认设备型号与现场皮带输送机的规格是否匹配，检查装置及配件是否齐全，有无损坏。
准备好安装所需的工具，如扳手、螺丝刀、电钻、卷尺等。
清理皮带输送机安装位置周围的杂物和灰尘，确保安装空间整洁。
切断皮带输送机的电源，并在电源开关处设置警示标识，防止在安装过程中误送电。
二、安装步骤
传感器安装
在皮带输送机的机架上，根据装置安装说明书的要求，确定传感器的安装位置。一般来说，传感器应安装在靠近皮带下方且能够清晰检测皮带运行状况的部位。
使用电钻在机架上钻出安装孔，然后将传感器通过配套的安装支架和螺栓固定在机架上，确保传感器安装牢固，位置准确，其检测面与皮带之间的距离符合规定要求（通常为 [X] mm）。
控制箱安装
选择一个合适的位置安装控制箱，该位置应便于操作和观察，同时要避免受到潮湿、高温、强电磁干扰等不利因素的影响。一般建议将控制箱安装在皮带输送机的操作平台附近或电气控制柜内。
在选定的安装位置上，使用膨胀螺栓或其他固定方式将控制箱牢固地安装在墙壁或支架上。
打开控制箱的柜门，按照电气接线图，将传感器的信号线缆、电源线以及与皮带输送机控制系统连接的控制线分别接入控制箱内对应的接线端子上，确保接线牢固、正确，无松动和短路现象。接线完成后，仔细检查一遍接线情况，确认无误后关闭控制箱柜门。
调试
完成装置的安装和接线后，再次检查设备的安装情况和接线是否正确。
接通皮带输送机的电源，开启控制箱的电源开关，此时控制箱的显示屏应正常亮起，无故障报警信息显示。
启动皮带输送机，使其空载运行一段时间，观察装置的运行状态。传感器应能够实时检测皮带的运行情况，并将信号传输至控制箱。控制箱应能准确显示皮带的运行状态信息，无异常波动或错误报警。
进行模拟测试，使用一块与皮带材质相同的模拟撕裂样板，在皮带运行过程中，缓慢将样板从传感器的检测区域划过，模拟皮带纵向撕裂的情况。此时，控制箱应立即发出声光报警信号，并向皮带输送机控制系统发送停机指令，皮带输送机应能迅速停止运行。如果模拟测试正常，说明装置安装调试成功，可以投入正常使用；如果测试过程中出现异常情况，应立即停止测试，检查设备安装和接线是否存在问题，排除故障后重新进行调试。
ZL - B 纵向撕裂装置安装注意事项
安全第一：在整个安装过程中，必须严格遵守电气安全操作规程，确保安装人员的人身安全。在进行电气接线和调试工作前，务必切断皮带输送机及相关设备的电源，并采取可靠的接地措施，防止触电事故发生。同时，要注意防止工具和设备部件掉落造成人员伤害。
安装位置选择：传感器的安装位置至关重要，应选择在皮带运行平稳、无明显跳动和跑偏的部位，且要保证传感器能够全面、清晰地检测到皮带的整个宽度范围。避免将传感器安装在皮带接头处、托辊密集区域或其他可能影响检测效果的位置。控制箱的安装位置应便于操作和维护，同时要具备良好的通风散热条件，防止因温度过高而影响设备的正常运行。
安装牢固性：无论是传感器还是控制箱，在安装过程中都要确保安装牢固，防止在皮带输送机运行过程中因振动、冲击等原因导致设备松动、移位，影响检测精度和装置的正常工作。安装支架和螺栓等连接件应选用合适的规格，并按照规定的扭矩进行紧固。
接线规范：电气接线必须严格按照装置的电气接线图进行操作，确保接线正确、牢固。线缆的敷设应整齐、规范，避免交叉、缠绕和破损。接线端子要拧紧，防止接触不良导致信号传输异常或设备故障。在接线完成后，应使用绝缘电阻测试仪对电气回路的绝缘电阻进行测试，确保绝缘电阻符合要求（一般不低于 [X] MΩ）。
调试与维护：在装置安装完成后，必须进行全面的调试工作，确保设备各项功能正常。在日常使用过程中，要定期对装置进行维护保养，检查设备的安装情况、接线是否松动、传感器表面是否有积尘或杂物等。定期对装置进行性能测试，模拟皮带纵向撕裂情况，检查报警和停机功能是否可靠。如发现设备存在故障或异常情况，应及时进行维修处理，确保装置始终处于良好的运行状态。
