纵向撕裂保护装置

品牌:卓信
型号:ZL-A、ZL-B
特点:ZL系列输送带纵向撕裂保护装置为胶囊式,当输送带发生撕裂事故时能可靠的发出报警信号和停机信号,避免事故的扩大。适用于各行业带式输送机输送带的安全保护。
  • 产品详情
  • 技术参数
  • 资料下载

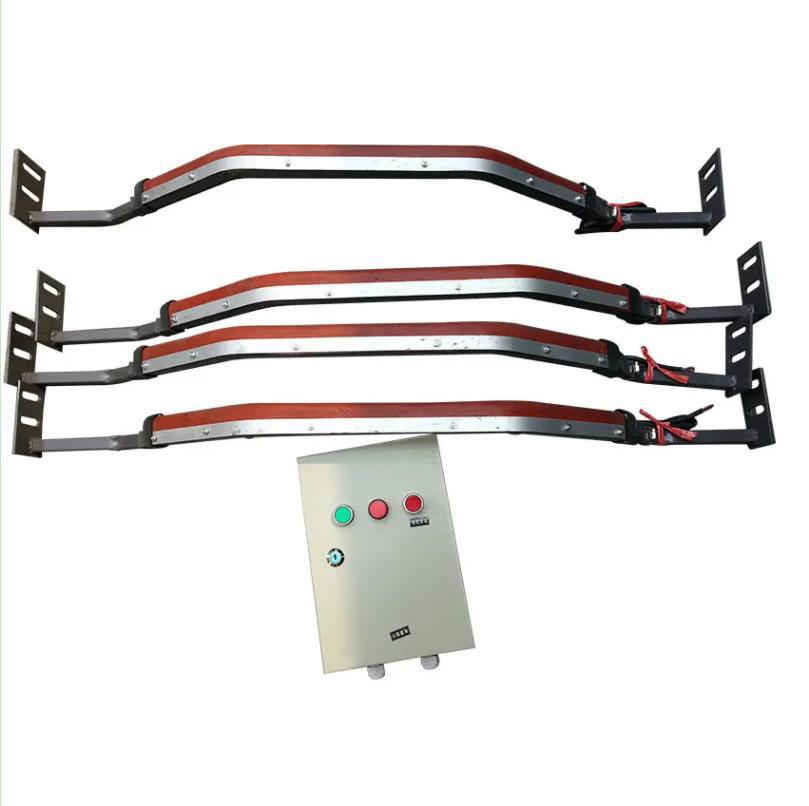

  • 纵向撕裂保护装置介绍5
    纵向撕裂保护装置介绍2

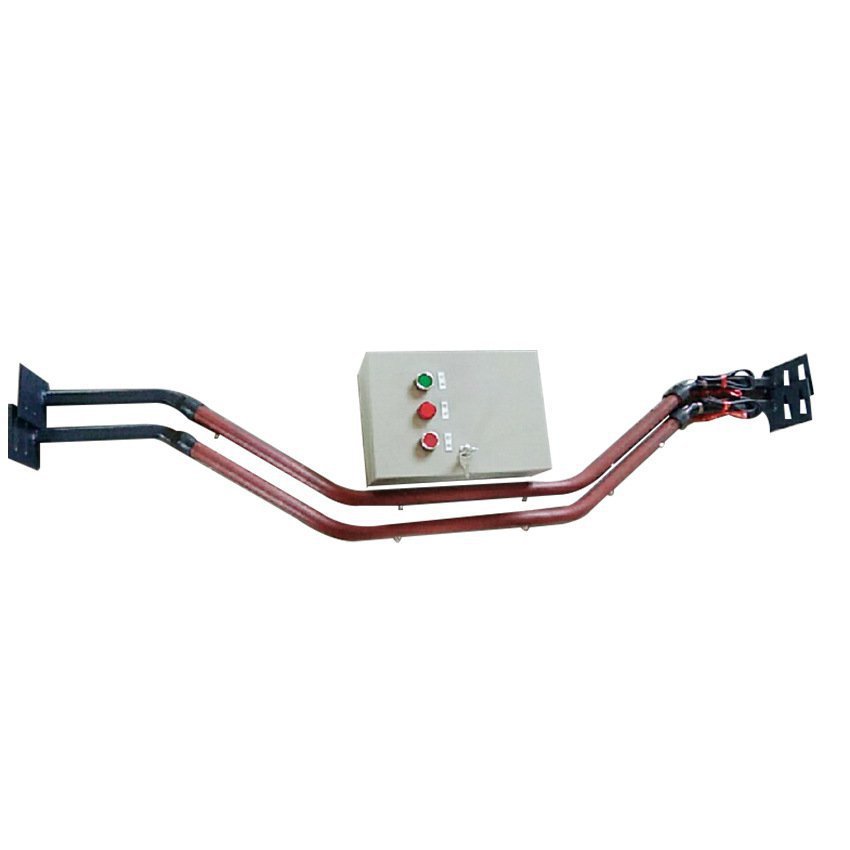

    纵向撕裂保护装置介绍

    ZL-A纵向撕裂保护装置、ZL-B防撕裂装置
    一、主要用途及适用范围:
    带式输送机在输送物料过程中,由于物料、杂物或金属件易划伤或穿透输送带,特别是纲丝绳芯输送带会造成纵向撕裂事故,给设备和生产及经济上带来严重损失。
    ZL系列输送带纵向撕裂保护装置为胶囊式,当输送带发生撕裂事故时能可靠的发出报警信号和停机信号,避免事故的扩大。适用于各行业带式输送机输送带的安全保护。
    二、纵向撕裂保护装置主要技术指标:
    型   号 ZL-A,ZL-B
    开关触点数量 2常开、2常闭
    开关触点容量 24-380V   3A
    控制箱供电电压 AC 220V  50HZ
    防护等级 感知器:IP65 ;控制箱:IP54
    复位方式 手动按钮复位
    使用环境 工作温度:-30~+40℃
    相对湿度:≤90%(25℃时)

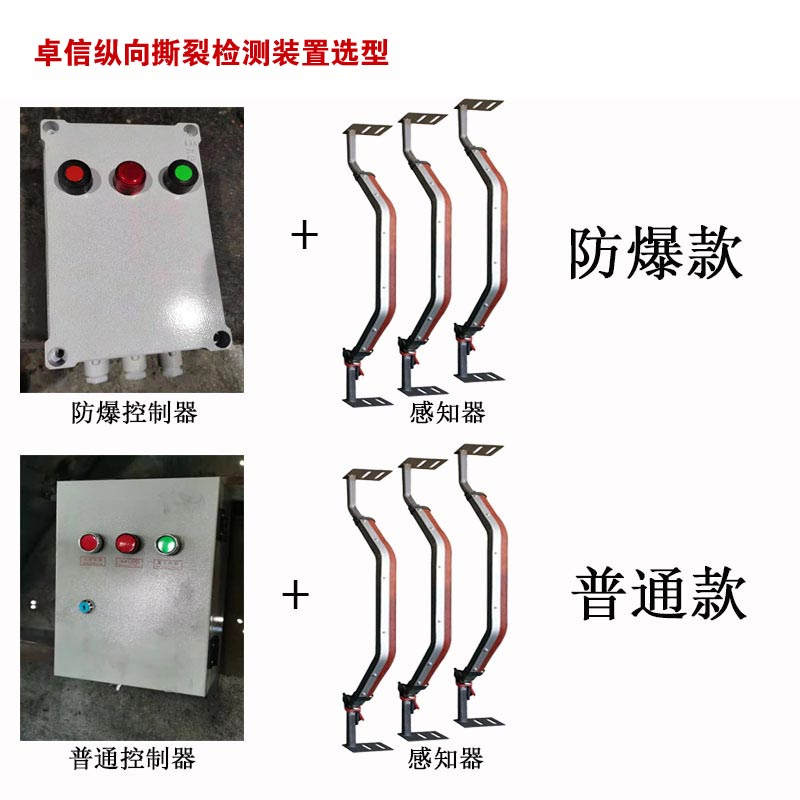

    纵向撕裂保护装置选型

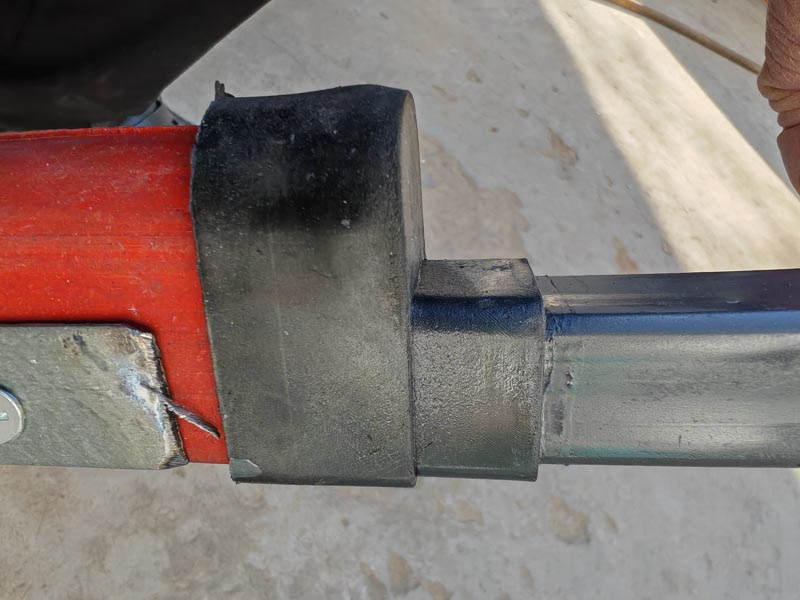

    纵向撕裂保护装置实物细节4

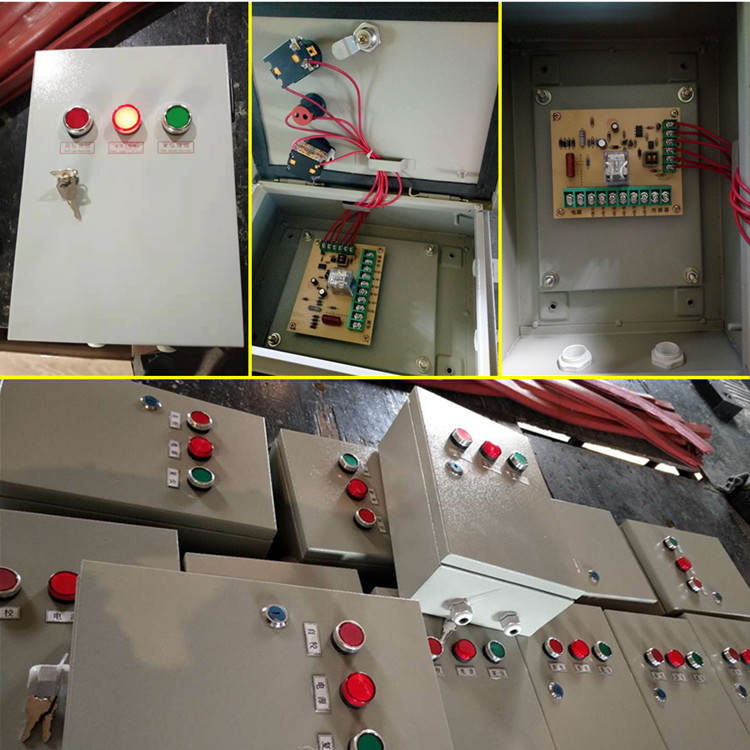

    纵向撕裂保护装置实物细节2

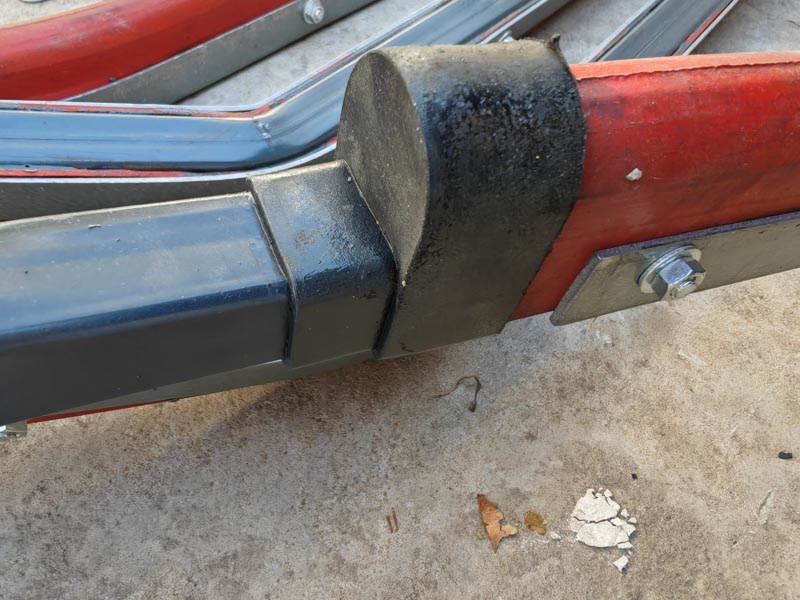

    纵向撕裂保护装置实物细节

    三、纵向撕裂保护装置工作原理及性能:
          ZL系列纵向撕裂保护装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件,当带式输送机胶带有异常情况下或被异物穿透后,随着胶带的运行异物使感知器受到挤压,这时监控装置立刻发出信号,输送到控制箱指令系统,发出报警和停机信号。
          A型纵向撕裂保护装置还可以安装在溜槽出料口与输送带之间,因物料堵塞而挤压安装在出料口的感知器时,感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量,发出停机信号。控制线路具有自锁和延时功能,从而避免和减少撕裂事故的发生。
    纵向撕裂保护装置具备以下特点:
    (1)安装使用方便,监测灵敏度高。
    (2)控制线路设有延时继电器,以免发生错误动作。延时可调,延时范围为1~5s;
    (3)检测元件感知器密封性较强,可在恶劣条件下使用;
    (4)控制箱面板设有自校按钮,按下自校按钮时,可模拟现场故障,实现上述撕裂报警功能。

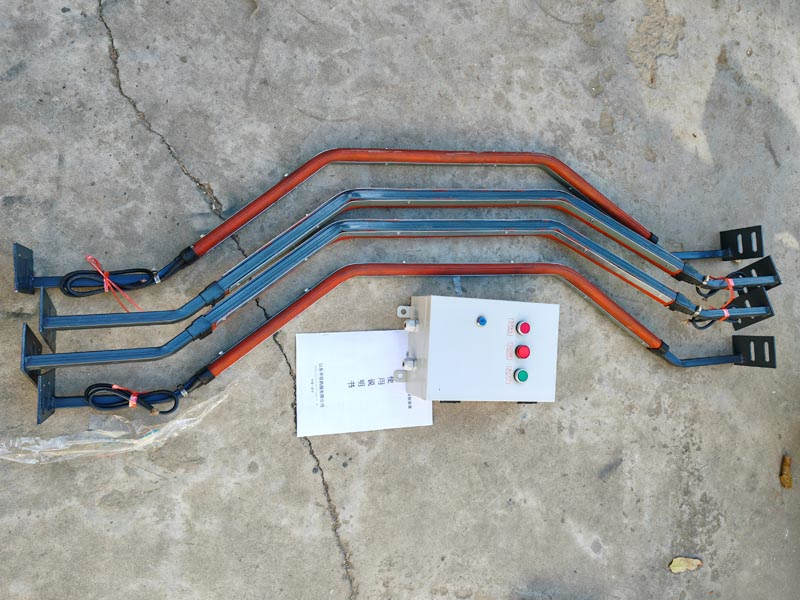

    纵向撕裂保护装置实物图1

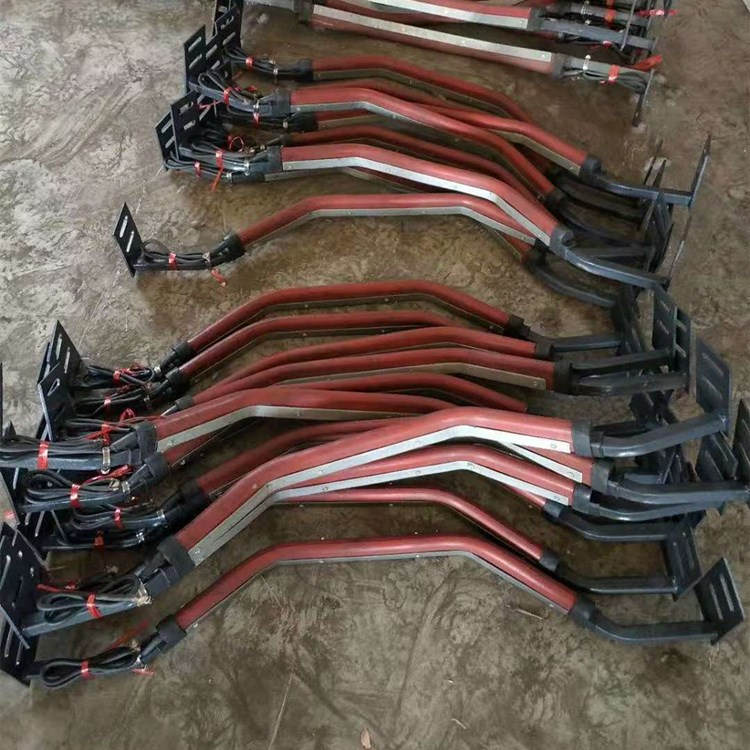

    纵向撕裂保护装置实物

    四、安装:
    ZL系列纵向撕裂保护装置由控制箱和感知器组成,控制箱为户外型。一台控制箱可与4~6个感知器配套使用。

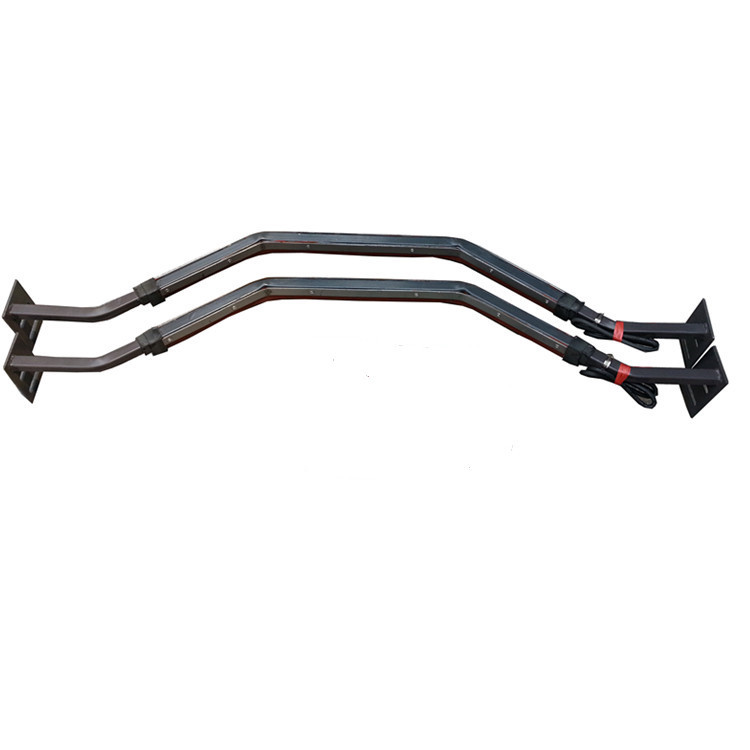

    1、ZL—B型感知器(简称B型感知器),此感知器呈槽形结构,适用于槽形带式输送机。
    2、ZL—A型感知器(简称A型感知器)此种感知器呈长条形,可安装在平形托辊的带式输送机接料点处,监测防止输送带的撕裂事故。亦可安装在溜槽底部出料口处。
          注:A、B型感知器可共用1个控制箱。
    3、感知器的安装
    (1) A型感知器可安装在卸料溜槽出料口处时。在出料口上部自制简易铰接活动门(宽700×高400×厚8mm),通过铰接固定在溜槽出料口上部。溜槽开口尺寸为(宽600×高400mm),活动门高度应不影响物料运输。在活动门外20~30mm处安装A型感知器,A型感知器固定在现场自制的机架上。当溜槽堵塞时,物料挤压活动门,触动感知器发出停机信号。
    (2) B型感知器为槽型,应安装在带式输送机落料点缓冲托辊之间。

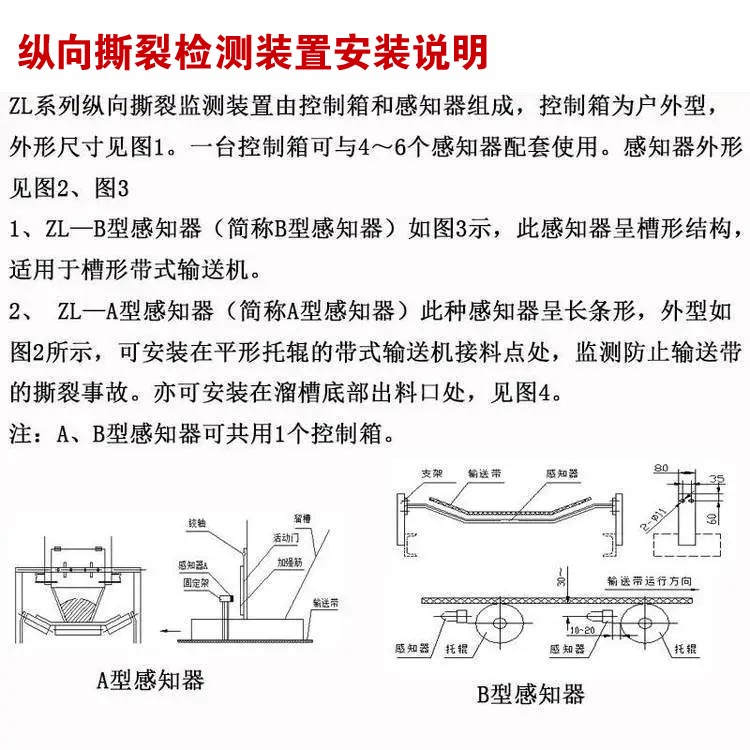

    纵向撕裂保护装置安装示意图

    4、 控制箱安装与接线
    (1)用户可根据尺寸将控制箱固定在输送机的机架上或附近安全位置。
    (2)控制箱和感知器安装完成后,将每个感知器的2个出线分别并联连接,接入控制箱内信号端。
    当输送带发生撕裂事故时能可靠的发出警报信号和停机信号,避免事故的扩大。适用于各行业带式输送机输送带的安全保护。
    产品质量承诺:
    1、产品的制造和检测均有质量记录和检测资料。
    2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。
    产品价格承诺:
    1、为了保证产品的高可靠性和先进性,山东卓信生产的产品选材均选用高端原材料生产。
    2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以合理优惠的价格提供给贵方。
    产品交货期:一般常规格产品,款到发货,特殊产品需定制,按用户来样或图片参数要求定制,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。
    产品售后承诺:产品售出,后续会为客户提供优质的售后服务保障,出现任何问题可以与我公司售后联系!
  • 型   号 ZL-A,ZL-B
    开关触点数量 2常开、2常闭
    开关触点容量 24-380V   3A
    控制箱供电电压 AC 220V  50HZ
    防护等级 感知器:IP65 ;控制箱:IP54
    复位方式 手动按钮复位
    使用环境 工作温度:-30~+40℃
    相对湿度:≤90%(25℃时)
