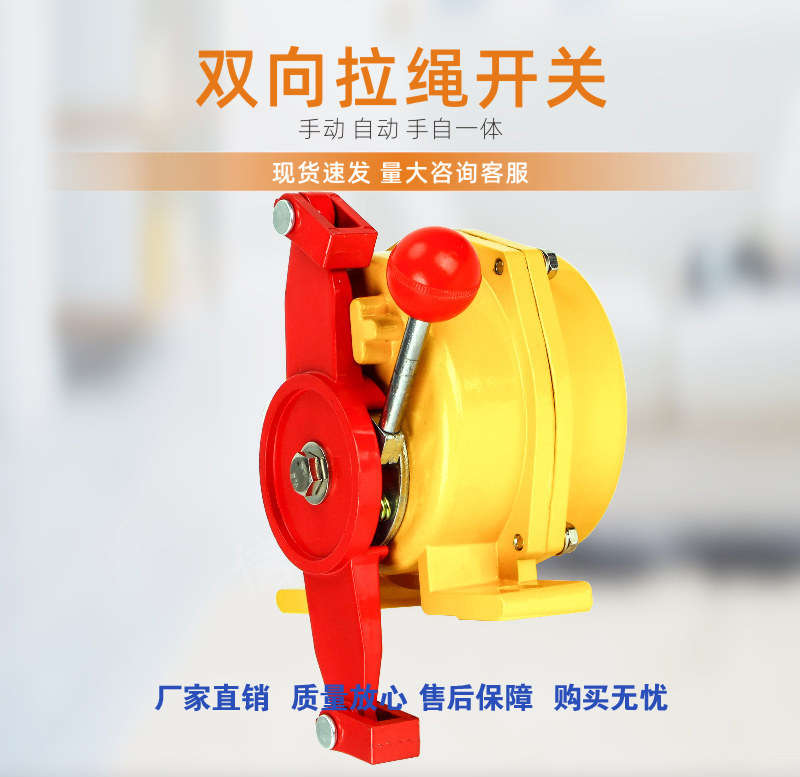

双向拉绳开关

品牌:卓信
型号:KLT2
特点:双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。如常规皮带输送机 ,往复式输送机 ,群边式给料输送机 ,斗式输送机 ,包装生产线 ,堆料/取料系统,起重机,挖掘机,轮船装卸系统 ,水平给料机等。
  • 产品详情
  • 技术参数
  • 资料下载

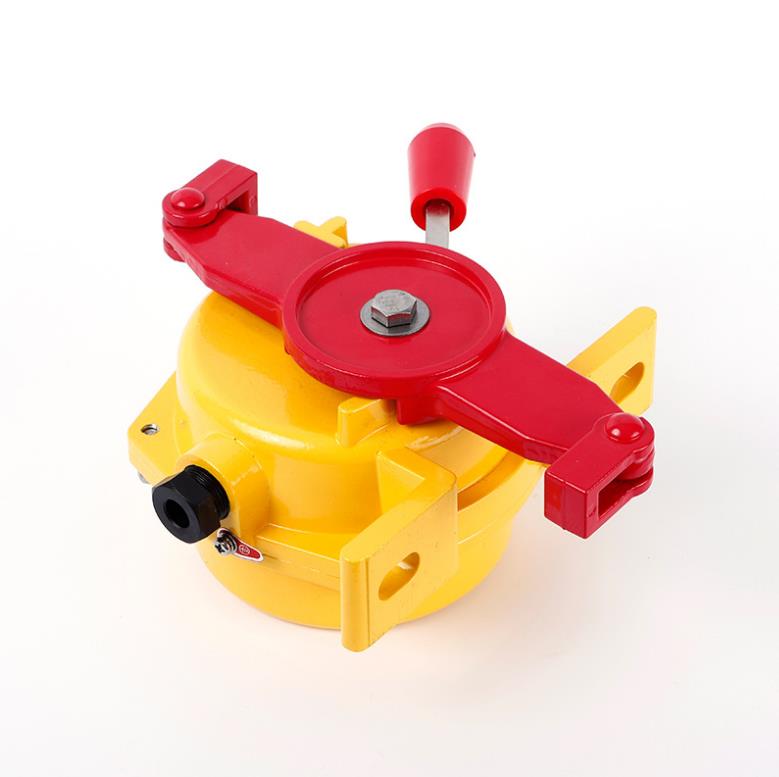

  • 双向拉绳开关顶部

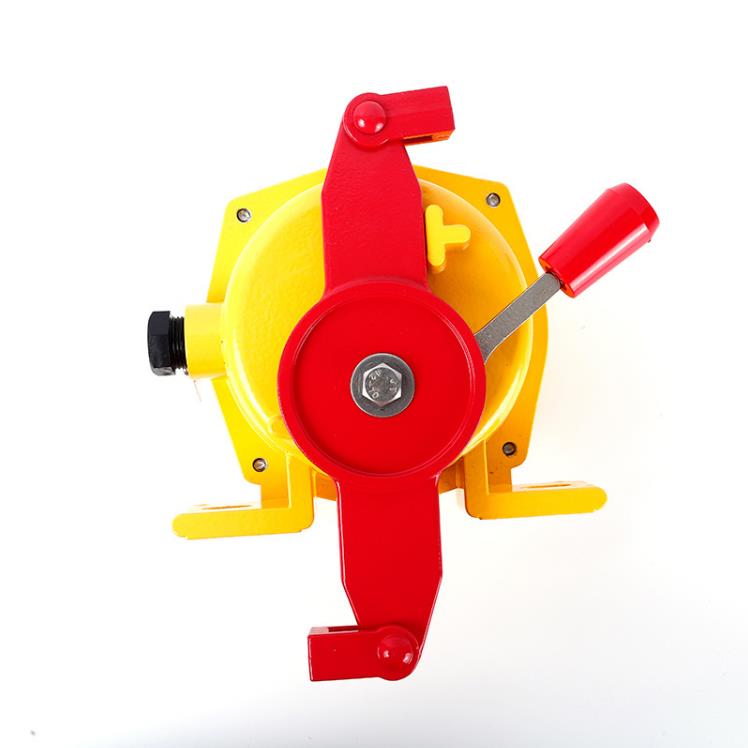

    双向拉绳开关实物图1

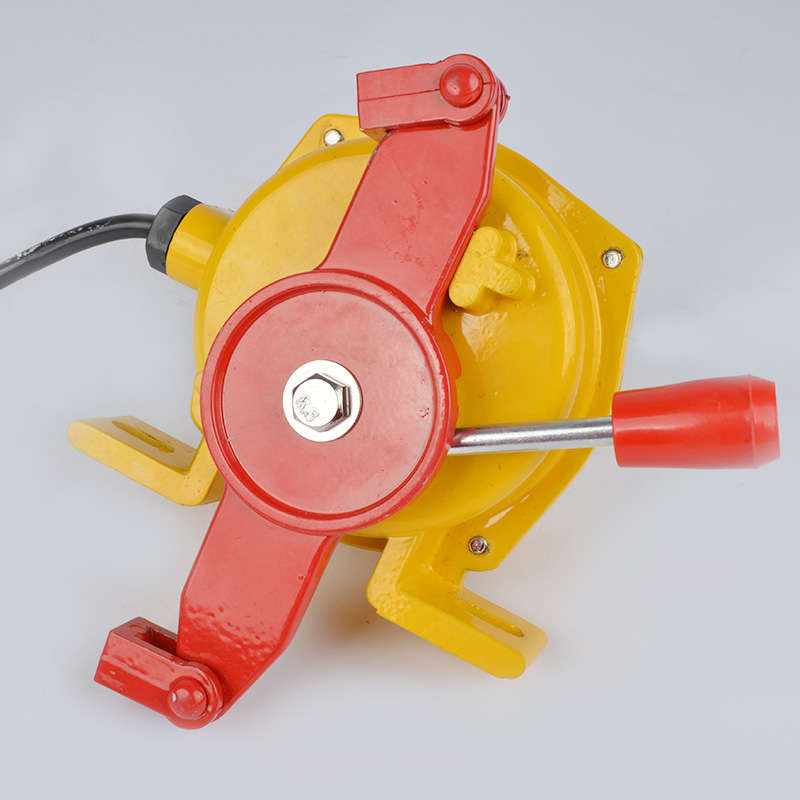

    双向拉绳开关实物图2

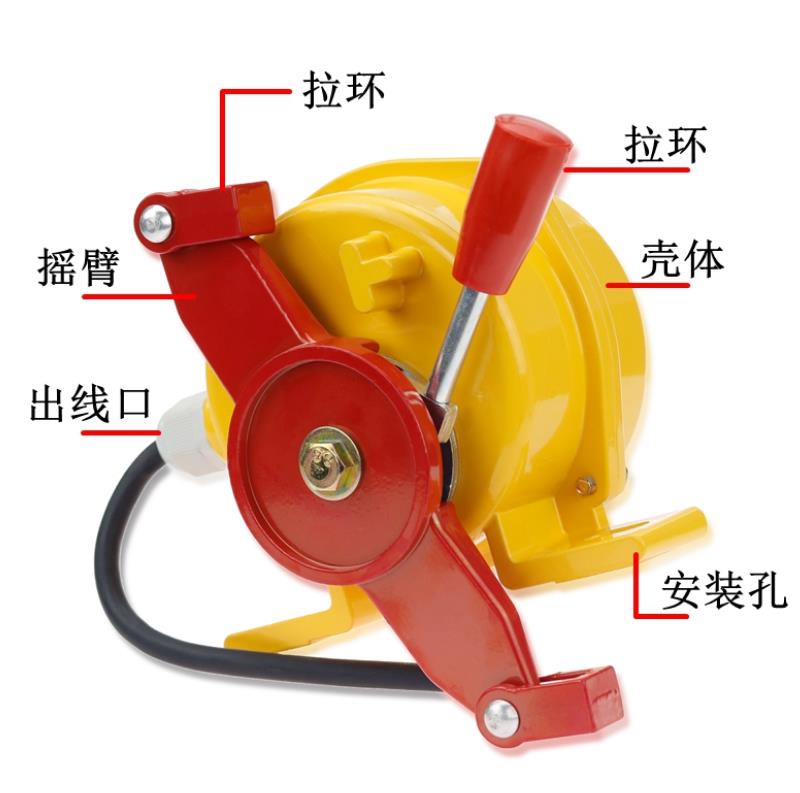

    双向拉绳开关结构

    双向拉绳开关分为手动复位和自动复位两种,需要达到国家规定IP等级。
      自动复位:动作后后能自动回到初始位置,可能会造成误差启动。
      手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。
    双向拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
    结构和基本原理

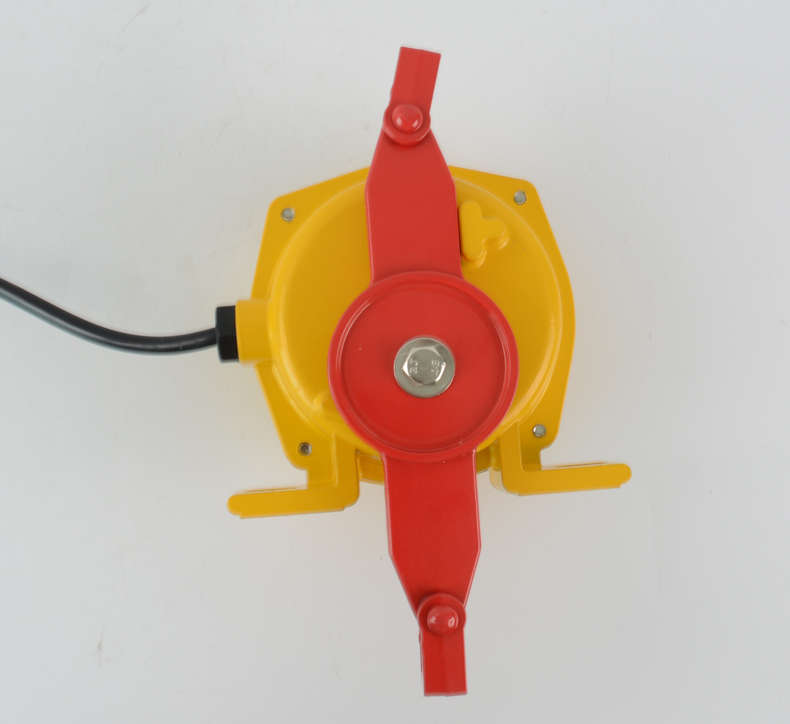

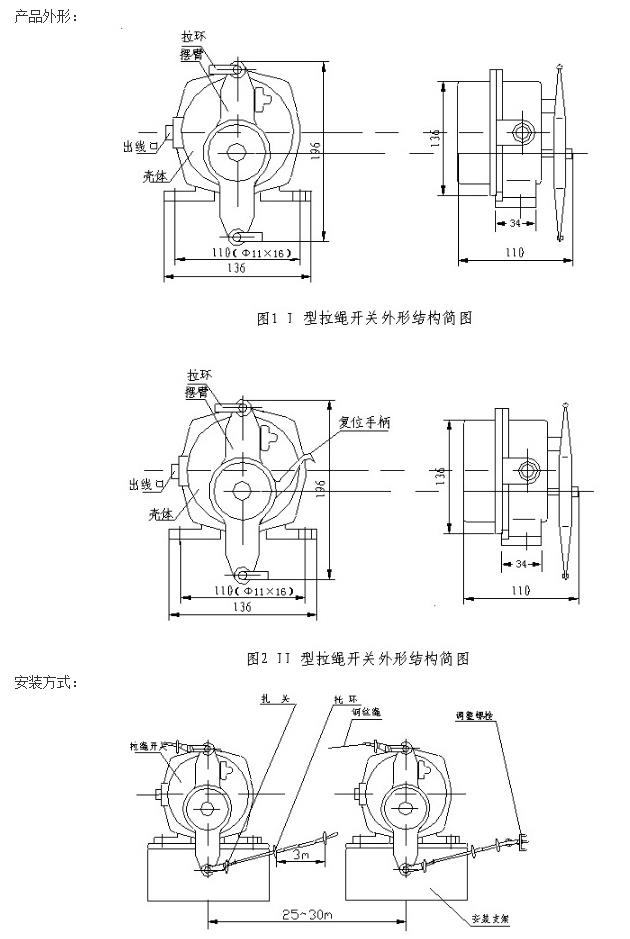

    双向拉绳开关外形

    双向拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
    双向拉绳开关安装于皮带输送机的两侧的机架上,用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时,在现场沿线任意处拉动钢丝绳,钢丝绳牵动驱动臂旋转,通过传动轴带动扭力弹簧使精密凸轮发生位移,驱动微动开关切断控制线路,使得输送机停止运行。
    安装和调整

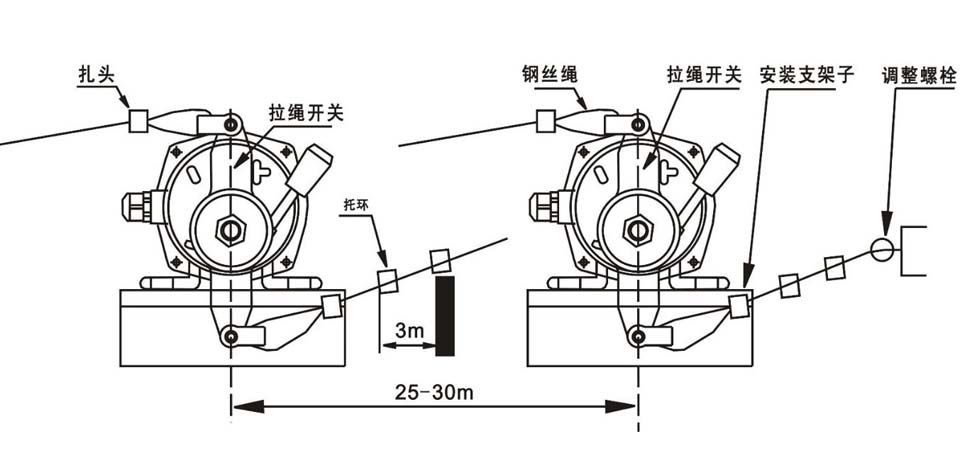

    双向拉绳开关安装图

    双向拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。
      1、将拉绳开关固定在机架上。
      2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
      3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
      4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
      (注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)

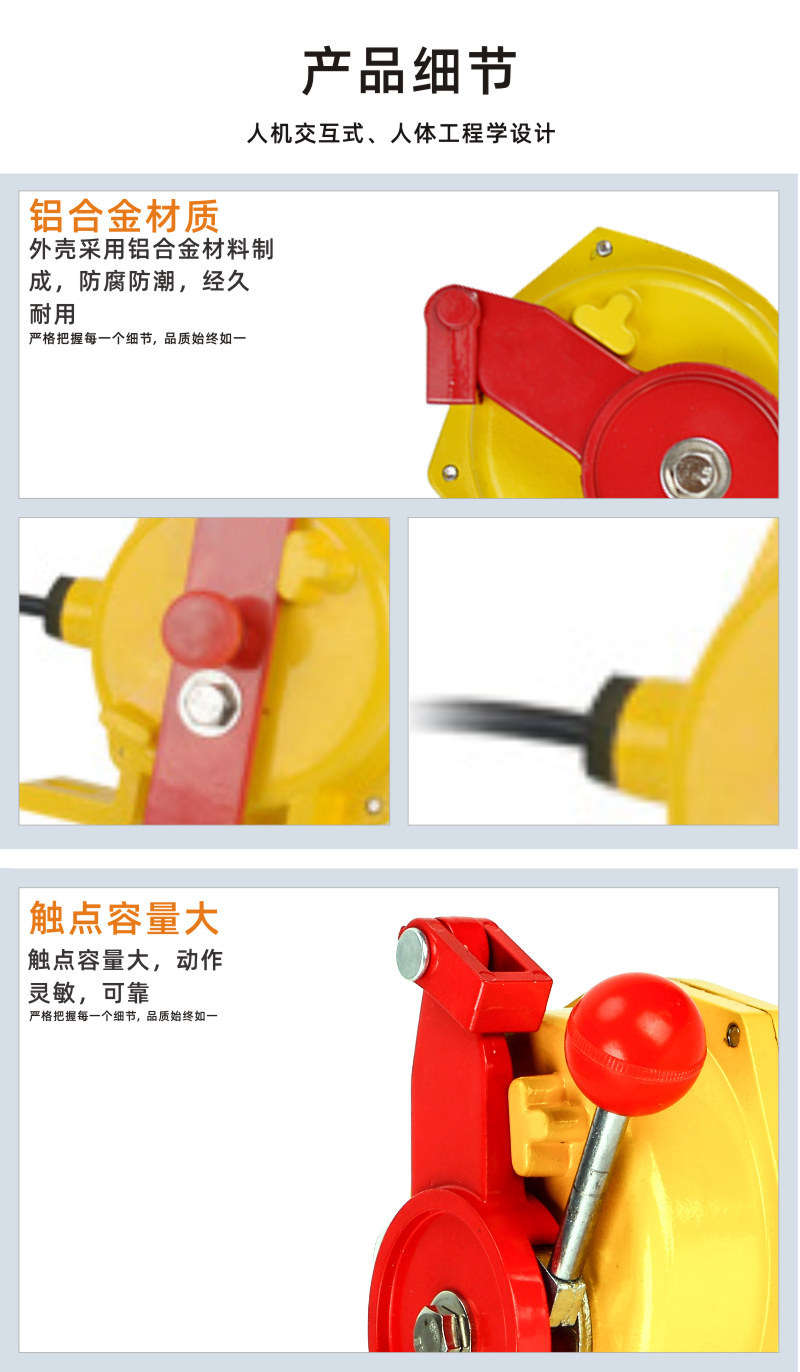

    双向拉绳开关产品细节

    双向拉绳开关主要用途及适用范围
    双向拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。
    因为它既有行程开关、微动开关的特性,同时又具有传感性能,并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
    双向拉绳开关可能在一些企业里面会用到,其它的地方也许没有见过,其实一些农村里面还在用着拉绳开关呢。虽然说现在人民都富裕了,可上一些农任然在使用着拉绳开关。
    产品质量承诺:
    1、产品的制造和检测均有质量记录和检测资料。
    2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。
    产品价格承诺:
    1、为了保证产品的高可靠性和先进性,山东卓信生产的产品选材均选用高端原材料生产。
    2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以合理优惠的价格提供给贵方。
    产品交货期:一般常规格产品,款到发货,特殊产品需定制,按用户来样或图片参数要求定制,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。
    产品售后承诺:产品售出,后续会为客户提供优质的售后服务保障,出现任何问题可以与我公司售后联系!
  • 使用环境条件:
    a.环境温度:-40℃~60℃
    b.相对湿度不大于85%
    c.海拨高度不超过2000m
    d.使用寿命:开关动作10万次
    e.绝缘电压:AC1000试验1分钟
    主要技术指标
    接点容量:24-380V 3A 环境温度:-40-+60℃
    绝缘电压:AC1000V历时1min 相对湿度:不大于90%
    使用寿命:10万次 海拔高度:<2000m
    接点形式:双断点(Ⅰ常开Ⅰ常闭) 动作角度15° 极限角度75°
    防护等级:IP67重量:1.5kg
