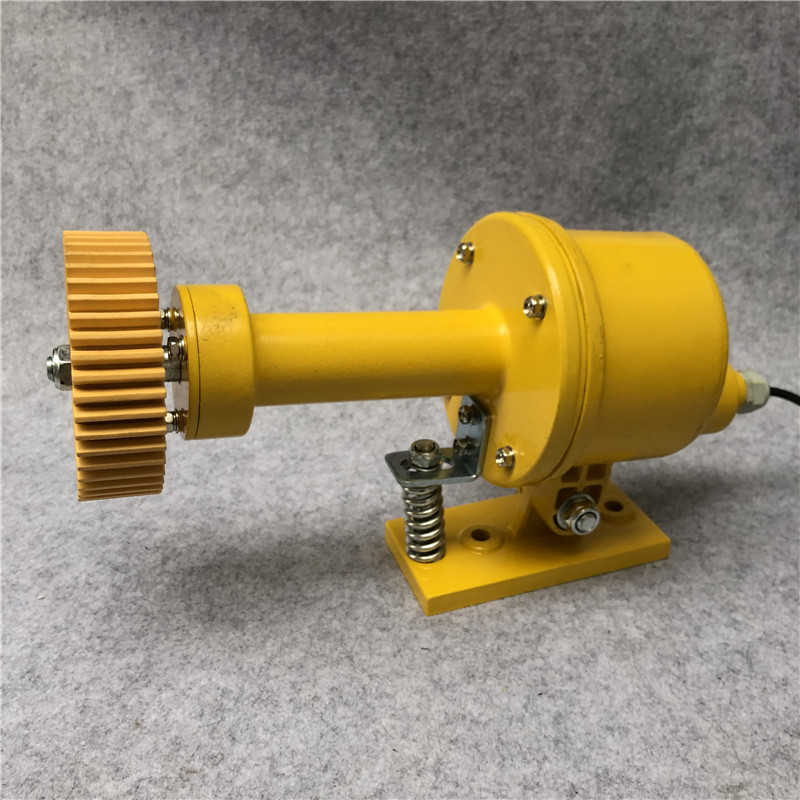

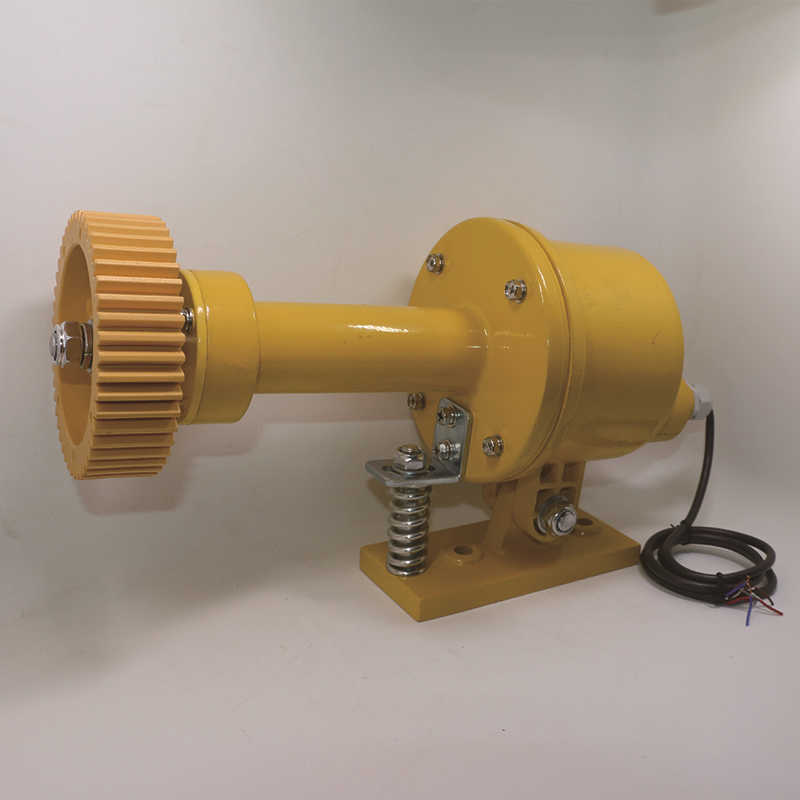

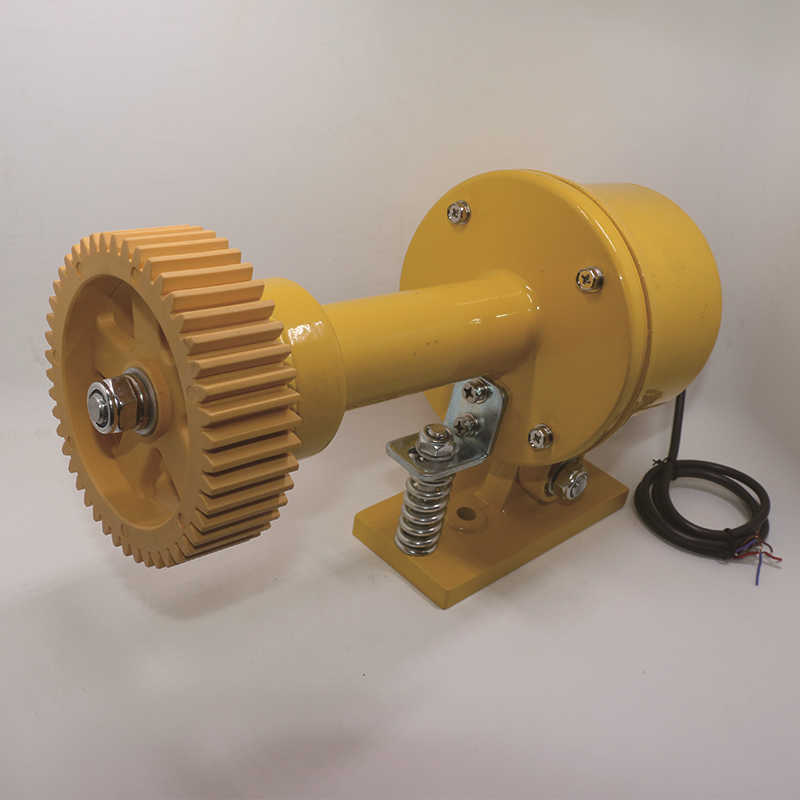

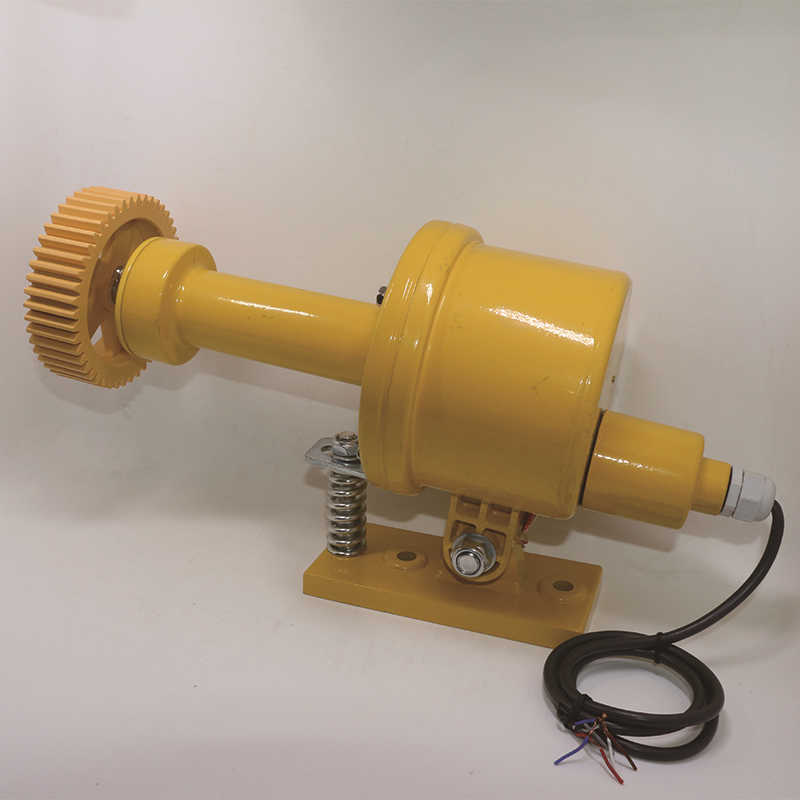

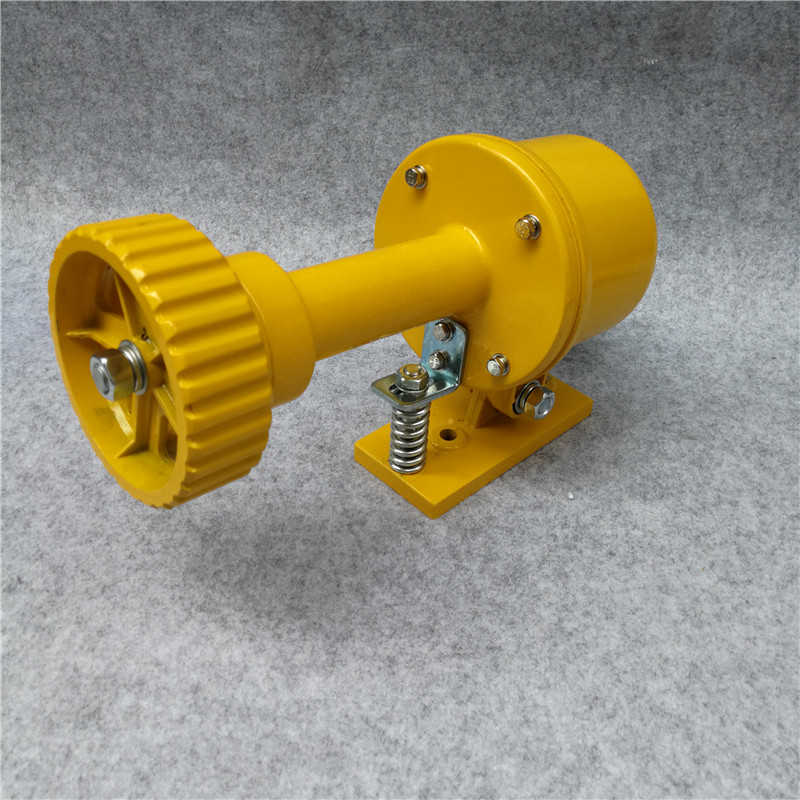

皮带机打滑开关

品牌：卓信

型号：DH-I

特点：皮带机打滑开关工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

0537-2839666

在线咨询

产品详情
技术参数
资料下载

皮带机打滑开关的工作原理是：在胶带机的非工作面上安装一个压带轮，当胶带机运行时，带动压带轮转动，再经过传动机构带动铁芯转动（铁芯装在一个圆形的磁极内），产生电磁力，使磁极转动，压迫动触头使触点闭合，胶带机可以继续运行。当带速低于预先设定值时（即胶带打滑），电磁力减小使触点打开，显示打滑并停止胶带运行。该套监测装置实际使用不理想，分析原因如下：①装置安装在回程皮带上保养困难。②胶带上下角度变化大，振动也比较剧烈，经常会造成检测不良而停机。
针对上述情况，我们经过仔细研究的认为，胶带的运行是靠胶带和驱动滚筒、改向滚筒（也叫张紧滚筒）之间的摩擦力带动的。当胶带打滑时，打滑检测装置不起作用，驱动滚筒仍然转动（因为驱动滚筒是由电机通过减速机直接驱动），改向滚筒的转速就会随着变慢或停止，就可能造成皮带摩擦着火、拉断、撕裂等重大事故的发生。因此，如果能够检测出改向滚筒的转速，与胶带的转速相比较，那么就能判断出胶带是否打滑。
皮带机打滑开关主要技术指标:
1 检测带速范围：0.8～3.5米／秒；
2 供电电源：AC 220V，50Hz；
3 绝缘电阻：≥ 20 MΩ；
4 触点数量：两常开两常闭两组触点，双向动作；触点容量;2A.非感负载；
5 工作环境：-40℃～+60℃；
6 防护等级：IP67

皮带机打滑开关在实际使用的过程中，我们发现：经过不断的完善，这种检测装置不仅可以用作胶带打滑保护，还可以用来监测胶带断带、过载、驱动装置故障等，应用范围非常广。我们使用的带式输送机，由电机、液力偶合器、减速器、驱动滚筒、导向滚筒、胶带等组成，并且有上一级给料系统。通过分析电机和速度传感器的实时状态，就可掌握胶带的瞬时运行情况。
例如：如果电机启动信号输出后，电机运行信号和驱动、导向滚筒转动信号没有输入，说明可能是电机电气控制回路故障，应立即停机检查；如果电机启动信号输出后，运行信号输入，但驱动、导向滚筒转动信号没能输入，那么可能是胶带驱动装置故障（电机故障、液力偶合器无液、减速器断轴等），应停止上一级给料，检查驱动装置；如果电机运行信号、驱动滚筒转动信号输入，无导向滚筒转动信号，那么胶带可能打滑、断带，胶带立即停止检查；如果胶带在输送物料过程中，电机运行信号和驱动滚筒转动信号输入，导向滚筒转动没有输入，那么胶带除了可能打滑、断带外，还可能过载，应立即暂停上一级给料后，停机检查。
可以看出，在胶带系统中，特别是在PLC控制的多级给料运输系统中，通过安装在不同滚筒上各个特殊接近传感器的信号以及PLC中与胶带运行状态相关的各种输入输出信号，再根据可能出现的各种胶带故障情况编写相应的闭锁程序，就可对胶带起到明显的保护作用，能有效地防止重大事故的发生。

皮带机打滑开关用于对输送机带速进行检测的新型装置．对带速进行实时检测．已广泛应用干输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。
皮带机打滑开关用于检测带式运输机在运行中的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故，该检测器还可用于多条胶带机联锁启动和停机，低速抱闸保护。
皮带机打滑开关工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

皮带机打滑开关外形尺寸

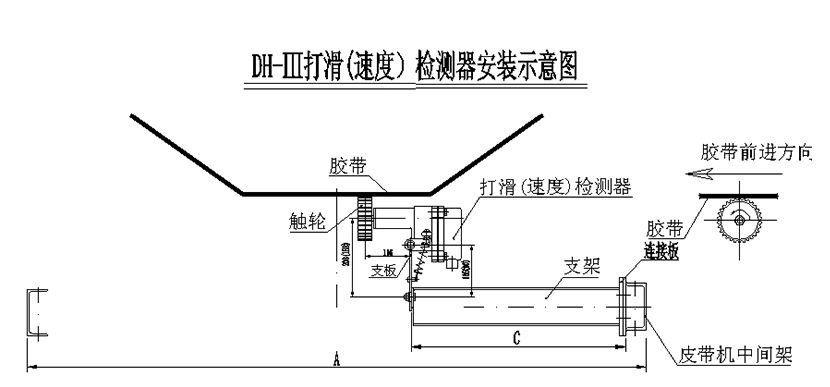

安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。
产品质量承诺：
1、产品的制造和检测均有质量记录和检测资料。
2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
产品价格承诺：
1、为了保证产品的高可靠性和先进性，山东卓信生产的产品选材均选用高端原材料生产。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。
产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
产品售后承诺：产品售出，后续会为客户提供优质的售后服务保障，出现任何问题可以与我公司售后联系！
皮带机打滑开关主要技术指标:
1 检测带速范围：0.8～3.5米／秒；
2 供电电源：AC 220V，50Hz；
3 绝缘电阻：≥ 20 MΩ；
4 触点数量：两常开两常闭两组触点，双向动作；触点容量;2A.非感负载；
5 工作环境：-40℃～+60℃；
6 防护等级：IP67
