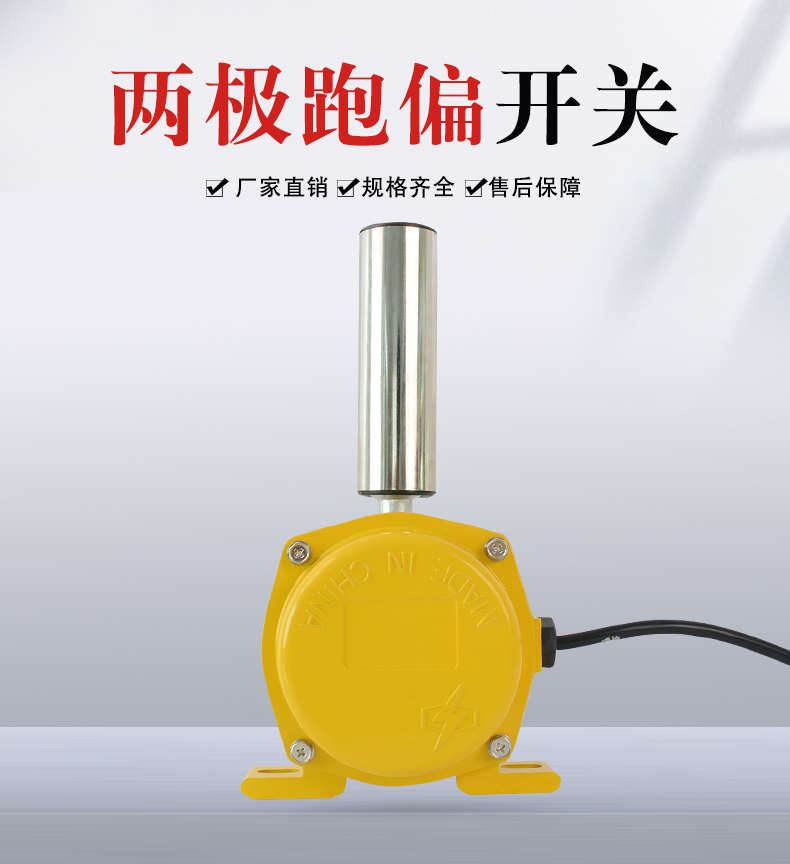

两级跑偏开关

品牌：卓信

型号：HFKPT-12-30

特点：两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品选用铝压铸处壳具有防水、防灰、防震等优点，安装方便、开关性能可靠，在输送机胶带中广泛应用。

0537-2839666

在线咨询

产品详情
技术参数
资料下载

两级跑偏开关
两级跑偏开关（Belt Sway Switches）又称防偏开关。是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。
两级跑偏开关简介
两级跑偏开关有两级角度，一般常用的是：一级角度为：10、12、20.二级角度为：30、35、45.
基本原理
当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

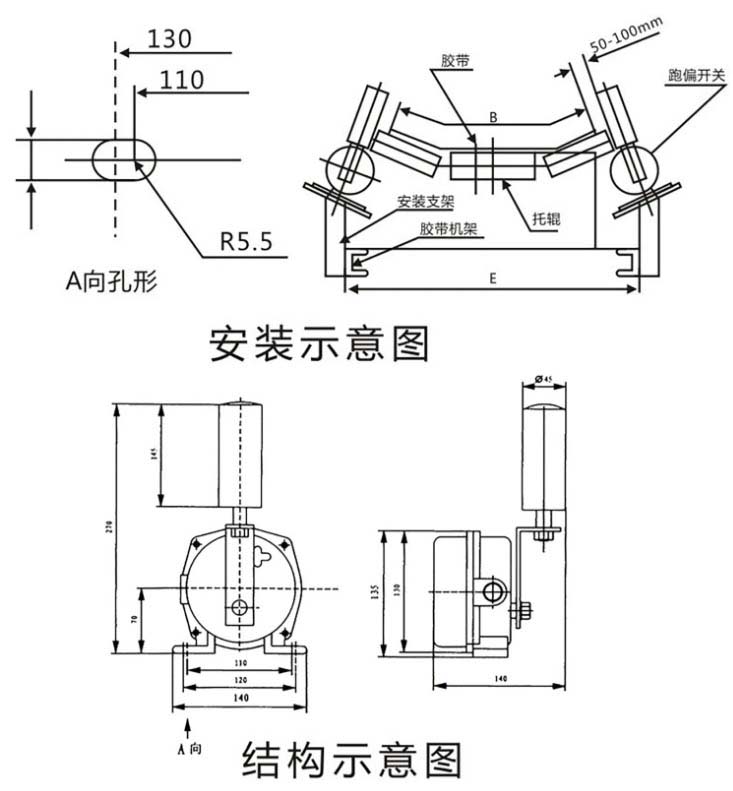

安装和调整
　1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。
　2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。
　3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）
　4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

适用范围
两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

跑偏开关的分类
跑偏开关有普通型的、接线腔型、地址编码的。
普通型的就是以上所说两级跑偏开关；
接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，杜绝电缆接头受潮、虚连造成的故障。
地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。
地址编码型两级跑偏开关与综合保护仪（网关）通过XLline现场总线方式连接，最大支持128个地址，且同一地址可多个开关同时使用，其最大特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。
技术指标
1. 额定电压：24~380V
2．额定电流：5A
3. 触点数量:二组独立的常开、常闭接点
4．外壳防护级别：DT型尘密外壳，防护等级IP67
5．周围环境温度：-25～80℃
6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作
7．外形尺寸：壳体L×W×H（mm）190×135×100。
8．操作力：5～7㎏
