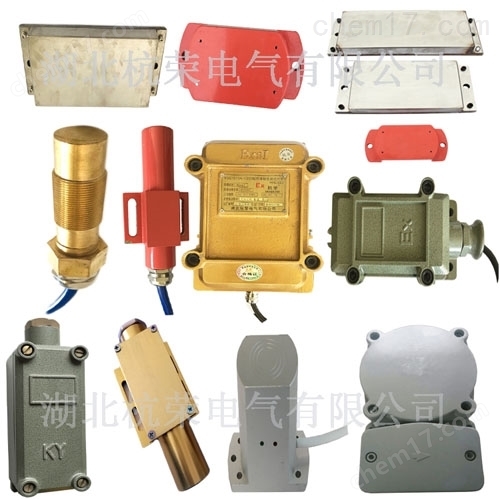

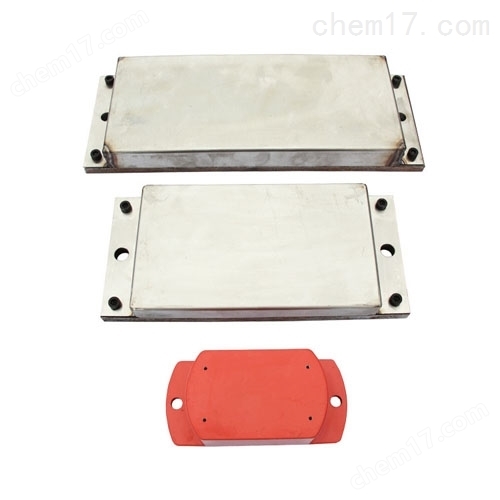

 磁铁，磁性开关TCK-1

TCK系列磁性关

 磁铁，磁性开关TCK-1

TCK系列磁性开关是非机械接触磁性接近开关。它是由磁传感器和电子电路及输出开关所组成。当磁性检测体永磁铁进入TCK磁开关磁传感器的感应区域，磁开关就会靠磁场作用、TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，此信号可以作为控制系统的行程控制信号。

TCK-1T磁开关产品工作原理：

TCK系列是非机械接触磁性接近开关。它是由磁传感器和电子电路及输出开关所组成。当磁性检测体永磁铁进入TCK磁开关磁传感器的感应区域，磁开关就会靠磁场作用、TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，此信号可以作为控制系统的行程控制信号。我公司依据所*的、拥有*自主知识产权的&lquo;磁定向地位传感器&rquo;发明技术，已经开发出多款的磁感应产品。

TCK系列有通用型和型两类（通用型为铝外壳，型为铜外壳、不锈钢外壳）、四种型号产品：

TCK-1型磁性开关，又称单点磁性开关。（卓信现货TCK-1）

TCK-2型磁性开关，又称二点磁性开关。（TCK-1发)

TCK-3型和TCK-4型保持式磁性开关。

TCK-1型接近磁开关(单点磁性开关)，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。静止作用时，开关处于转换状态，失去磁场作用时，开关会自动复位。与一般机械式瞬时动作型按钮开关类似，按压时会转换，释放则自动复位。

TCK-2型磁性开关（两点磁性开关），能够识别磁场的运动方向。当磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。静止将要过零点时，处于转换状态，当失去外界磁场作用时，自动复位。S-N极方向磁场过零不转换。

TCK-3型和TCK-4型磁开关为保持式磁性开关，两者作用磁场形式不同。

TCK-3型保持式磁性接近开关有两个状态，能保持。当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，这时指示红灯会亮，此状态被保持。即使失去外界磁场作用、开关上电、失电，仍能保持此状态。当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，这时指示绿灯则会亮，并一直保持这种状态，直至下次自下而上动作。S极磁场上下作用于TCK-3型磁感应开关，磁开关不但能转换动作，而且能保持各个状态，与用力上下拨动机械式钮子开关相类似。

TCK-4型保持式磁性接近开关，当磁传感器检测到外界作用磁场（N-S极方向磁场）过零时，开关转换动触点与上端接通，此时指示红灯会亮，此状态被保持。当外界作用磁场（S-N极方向磁场）过零时，开关转换动触点与下端接通，此时指示绿灯则会亮，并一直保持这种状态。TCK-4型保持式磁性接近开关有非常准确的窄窗孔磁场过零转换的特性，定位 度很。

TCK磁性开关使用了灵敏可靠的磁传感器和微电子器件，有很的分辨率、较的磁灵敏度和较宽的反应频率。电路设计采用了冗余结构和技术，采用了开关电源，电源电压为50～60HZ AC85～265V。全部电路由环氧树脂固化在铸铝或铸铜开关壳内，密封,所以能防水、抗砸。

TCK磁性开关由于综合采用了一系列设计技术和工艺技术，因此取得了较的技术指标和性能，能运用于各种煤矿矿井。能在矿井井筒中不用维修，可靠地工作。

在矿井单绳和多绳提升机上使用TCK磁性开关有两种方法：永磁铁磁场源法和钢丝绳磁场源法。这两种用法都能直接检测到提升容器实际所处的位置。可以同时使用这两种方法，实行双重保护。配合电气控制设备，能保障提升机准确地运行。

TCK-1,TCK系列磁性开关是非机械接触磁性接近开关。它是由磁传感器和电子电路及输出开关所组成。当磁性检测体永磁铁进入TCK磁开关磁传感器的感应区域，磁开关就会靠磁场作用、TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，此信号可以作为控制系统的行程控制信号。
