(HANGRONG)KGE 矿用浇封型磁感应开关KGE-1P
(HANGRONG)KGE 矿用浇封型磁感应开关KGE-1P工作原理
TCK通用型矿井磁开关的工作原理：
TCK系列磁性开关是非机械接触磁性接近开关。它是由磁传感器和输出开关及电子电路所组成。当磁性检测体永磁铁进入到磁开关磁传感器的感应区域，磁开关会靠磁场作用、开关动作，输出开关信号。输出信号反映了检测体的位置、运动方向，此信号可以作为控制系统的行程控制信号。
本产品使用了的弱磁传感器和微电子器件，有较的分辨率、很的磁灵敏度和宽的反应频率。电路设计采用了抗扰技术。输出有交流固体开关（AC SSR）和电磁继电器（EMR）触点两种方式。输出开关容量非常大。系统设计采用了可靠技术。每种功能都设置了两套电路，电路以并联方式连接。只要不是有相同功能的两电路同时失效，开关就可以安心正常地工作。
TCK系列接近磁开关由于综合采用了这一系列技术，因此取得了较的技术指标和性能，能在矿井井筒中不用维修、可靠地工作。
TCK系列磁性开关是保护矿用提升机运行的一种新型井筒用接近磁开关。产品有通用型和型两类，适用于各种煤矿的矿井。
TCK通用型磁开关产品规格型号：
TCK-1P
TCK-2P
TCK-3P
TCK-4P
TCK通用型井筒磁开关的结构与材质：

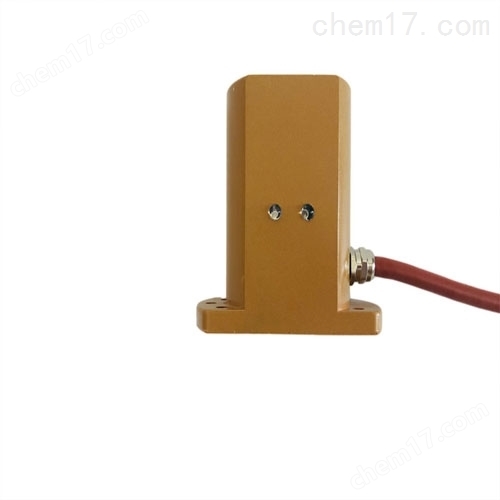

磁传感器装在开关端面，全部电路由环氧树脂固化在开关壳内，引出一根八芯电缆。开关壳的一侧面为产品铭牌，另一侧面装有两个发光二极管，用来显示开关的动作状况，开关动作时它会发亮。通用型的外壳为铝外壳。
TCK通用型井筒磁开关的性能参数：
触点参数：
2A 250VAC
供电电压：
85-265V，50HZ
感应磁场强度：
10GS
感应距离：
250~500mm
速度响应：
可以满足30M/S的速度响应
触点个数：
两组常开、常闭点
工作次数：
触点的使用寿命可以达到10万次
KGE-1P
TCK通用型井筒磁开关的产品势：
本产品的电路设计采用技术，减少了信号的错报、误报。
本产品采用新工艺，提供 度定位， 度 度控制在3毫米内。
本产品采用门脉冲磁压缩技术，材料为航空材料，功耗很，只有50毫瓦。
本产品能力很强，防水性能很好，动作距离远，能耐温，适用于某些要求比较的复杂场合。
本产品采用*技术，磁开关能在较宽的检测范围内可靠地工作。
TCK通用型井筒磁开关的应用领域：
TCK磁感应开关广泛应用于冶金、机械、矿山、电力、铁路、军工等行业。
TCK系列接近磁开关的类型及其识别方法：
（一）TCK系列磁感应开关有两种类型：
*种是单极性:又称单点磁开关。接近磁开关对磁铁的S极有作用，而对N极没有作用，这种磁开关有很强的能力；同时单极性接近磁开关可以地罐笼磁化后对磁开关的影响，这是双极性磁感应开关所无法实现的。这种磁开关一般较。
第二种是双极性:又称二点磁性开关。这种磁开关对磁铁的S极和N极均有作用。但是，对于罐笼被磁化的情况，双极性磁开关就不能很好的使用。经常会造成信号报错，对位不准，用户便不能很好使用该磁开关。这种磁开关一般较。
一般情况下，单极性磁开关现场使用的相对比较广泛，因为它有很强的能力。双极性磁开关应用的比较少，因为它容易受到罐笼磁化后的影响。
（二）判断磁感应开关的性能指标主要有以下五个：
所使用的连接电缆线：看连接线里面的线是铜线还是镀锡线，镀锡线比铜线的性能要得多，也会偏贵一些（10芯电缆线）。一般小为节约成本会使用便宜的铜芯线。
磁开关对磁铁的反应：当磁感应开关与TS250磁铁配合使用时，磁铁与磁开关作用的大距离为245mm~255mm，大于260mm和小于240mm的都不是合格的产品。
产品的外观：外观要设计美观，外表洁净，灌封胶体表面要平整、发亮。
单极性磁开关有*的定位窗口。定位窗口的建立可以明显提磁开关对罐笼的定位 度。定位窗口的判别方法：用磁铁从远向近靠近磁开关时，磁铁距离磁开关的距离用L表示当L>255mm时，磁开关没有动作，当100mm<L<255mm，磁开关处于动作状态，当L<100mm磁开关处于非动作状态；这样可以控制现场的安装位置，同时可以提磁开关的定位 度。所以安装磁开关时磁铁和磁开关之间的距离区间应该是（120mm，220mm）
地磁对磁开关的影响：好的磁开关要有很好的能力，判断的一个重要指标就是地磁对磁开关的影响。测试的方法是：以TS250磁铁为例进行说明，分别将磁开关的头部指向地理正南方和地理正北方，然后用TS250磁铁的S极对准磁开关的头部进行测试；两种情况下磁开关与TS250磁铁作用的大距离应该在（245mm，255mm）这个区间中，这个区间间隔是10mm。区间间隔越小说明受地磁影响的越小，好的情况下区间间隔会在5mm左右。如果在地磁影响的情况下区间间隔大于15mm，那它就不是一个合格的好产品。
1. 动作距离：120mm
2. 通断差：30mm以内
3. 响应时间：小于10ms
4. 振动频率：20G 10-1000HZ
5. 励磁电压：DC24V±2V
6. 励磁电流：0.6A
7. 环境湿度：-55℃—+125℃
8. 接点容量：80VA
防爆磁性接近开关顾名思义，就是通过磁铁来感应的开关。磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它可以分为接点型 和无接点型两种。矿用接近开关主要用于运动物体wei置检测,此开关属于记忆型接近开关。当磁体从一个方向通过矿用接近开关时，输出触点 闭合并保持,从另一个方向再次通过接近开关输出触点断开并保持。具有无碰撞、抗干扰能力强等特点。矿用浇封型磁性接近开关主要用于运 动物体位置检测，当运动物体上的磁钢通过时，接近开关输出触点闭合，离开时触点断开。被广泛应用于煤矿、化工、石油等有爆炸性危险的 场所，是现代自动控制系统中的理想传感器。感应磁性开关是一种通过磁场信号来控制的线路开关器件，也叫磁控开关。常用的感应磁性开关 有单触点和双触点两种。
采用磁感应原理，具有无碰撞、抗干扰能力强等特点。主要用于运动物tiwei置检测,当运动物体上的磁钢通过时,接近开关输出触点闭合，离 开时触点断开。它被广泛应用于煤矿、化工、石油等有危险的场所，是现代自动控制系统中的理想传感器。
防爆磁性接近开关产品的特点
1、作用距离：a.电磁铁作用距离120mm；b.永磁铁作用距离150mm。
2、带负载能力强：可直接带3A负载，而无需加中间继电器过渡。可靠、方便。
3、灵敏度高，反应速度快：响应时间小于2.5ms。
4、能在极恶劣环境工作
5、可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，就能确保开关50 万次没有误动作，可靠性百分100。
6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，从根本上解决了因接触而产生误动作的问题。
7、应用范围广：主要应用于焦炉设备、翻车机设备钢铁设备。
防爆磁性接近开关使用方法
防爆磁性接近开关产品说明
1、构成磁接近开关是由磁体和开关触头两个部分构成。磁体分为电磁体和永磁体两种，根据控制的需要进行选择。开关触头又分为常开接点 ，常闭接点及转控接点三种形式，也是根据实际需要进行选择。磁体和触头要装在同一个轴线上，且二者间的距离在工作距离之内。在开关触 头的周围，不能有强磁场，以免造成影响。电磁体需要用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而造成短 接烧毁触点。接线应尽量短，尽可能远离其它配线
2、功能非记忆型磁接近开关，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。
防爆磁性接近开关安装位置
磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。
对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止 位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*高灵敏度位置。 磁性开关应固定在这个*高灵敏度位置。
当要将开关安装在行程末端时，为保证开关安装在*高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。
防爆磁性接近开关使用注意事项
1）从anquan考虑，两磁性开关的间距应比*大磁滞距离大3mm。
2）磁性开关不得装在强磁场设备旁（如电焊设备等）。
3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测jing度，两缸筒间距离一般应大于40mm。
4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的*大速度vmax。该*大速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载 的动作时间tc之间的关系为：vmax=lmin/tc
例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的*大速度vmax=500mm/s。若气缸活 塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的 防爆磁性接近开关。
5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关的*佳安装位置出现偏移。
6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。
防爆磁性接近开关的广泛应用与重要性
一、防爆磁性接近开关介绍
随着工业自动化的快速发展，各种传感器和开关设备在工业生产过程中扮演着至关重要的角色。防爆磁性接近开关，作为一种特殊类型的开关 设备，其应用越来越广泛。本文将探讨防爆磁性接近开关的工作原理、特点以及在不同行业中的应用，以展示其在现代工业生产中的重要性。
二、防爆磁性接近开关的工作原理与特点
防爆磁性接近开关是一种基于磁性感应原理的开关设备，其工作原理主要依赖于磁场的变化。当磁性物体接近开关时，其磁场将触发开关内部 的磁性感应元件，从而产生电信号输出。防爆磁性接近开关具有以下特点：
防爆性能：防爆磁性接近开关采用特殊的防爆设计，能够在易燃易爆的环境中安全使用，有效避免火灾和爆炸事故的发生。
耐用性：该开关采用高品质的材料和先进的制造工艺，具有较高的耐用性和稳定性，能够在恶劣的工业环境中长时间稳定运行。
灵敏度高：防爆磁性接近开关具有较高的灵敏度，能够准确检测磁性物体的接近和离开，实现精确的控制和操作。
安装方便：该开关结构紧凑，安装简单方便，能够适应各种复杂的安装环境。
三、防爆磁性接近开关的应用
防爆磁性接近开关在工业生产中具有广泛的应用，以下是一些典型的应用场景：
石油和化工行业：在石油和化工行业中，设备和管道中常常存在易燃易爆的液体或气体。防爆磁性接近开关可以安全地用于监测和控制这些设 备和管道的状态，确保生产过程的安全和稳定。例如，在石油钻井平台上，防爆磁性接近开关可以用于监测钻井设备的运行状态，及时发现并 处理异常情况。
矿山和煤炭行业：在矿山和煤炭行业中，瓦斯和煤尘等爆炸性物质的存在使得安全监测和控制变得尤为重要。防爆磁性接近开关可以用于矿井 提升机、矿车计数、闸门控制等自动化控制系统中，确保矿山生产的安全和高效。例如，在煤矿井下运输系统中，防爆磁性接近开关可以用于 实时监测矿车的运行状态和位置，实现矿车的自动计数和调度。
自动化生产线：在自动化生产线上，防爆磁性接近开关可以用于检测工件的位置、速度和方向等参数，实现精确的控制和操作。例如，在汽车 零部件生产线上，防爆磁性接近开关可以用于检测零部件的到位情况，确保生产过程的顺利进行。
四、结论
防爆磁性接近开关作为一种重要的工业自动化设备，在工业生产中具有广泛的应用和重要性。其防爆性能、耐用性、高灵敏度和安装方便等特 点使其成为易燃易爆环境中不可或缺的设备。通过不断的技术创新和应用拓展，防爆磁性接近开关将在未来的工业生产中发挥更加重要的作用 。
双向拉绳开关产品质量承诺：
1、产品的制造和检测均有质量记录和检测资料。
2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
产品价格承诺：
1、为了保证产品的高可靠性和先进性，山东卓信生产的产品选材均选用高端原材料生产。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。
产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，若有特殊要求，需提前完工的，我公司可特别 组织生产、安装，力争满足用户需求。
产品售后承诺：产品售出，后续会为客户提供优质的售后服务保障，出现任何问题可以与我公司售后联系！电话15163766288
