XDT-YA-A12TW螺旋输送速度开关、XS12JK3PY测速传感器思达现货生产
由于产品型号众多，我司各种电气规格型号齐全，有任何需求可以与我公司销售人员联系，生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品，产品适用范围广，用途多，产品销售国内外100多个国家和地区，销售电话：15163766288（微信同号）
XDT-YA-A12TW螺旋输送速度开关详细介绍

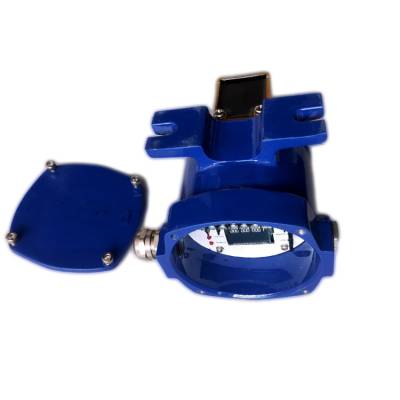

卓信XDT-YA-A12TW螺旋输送速度开关
简介
速度开关的原理是让由待监控部件产生的脉冲频率与传感器中的预置频率进行比较，当被测物体的频率小于速度开关设定频率时开关为打开状态；当被测物体的振动频率大于速度开关设定频率时开关为闭合状态。
速度传感器本产品主要用于皮带输送机、提升机、螺旋输送机、研磨机、、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链（带）脱落等机械故障能及时处理，起到保护设备减少损失。
卓信XDT-YA-A12TW螺旋输送速度开关
工作原理
旋转探测仪安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
速度开关的原理是让由待监控部件产生的脉冲频率与传感器中的预置频率进行比较，当被测物体的频率小于速度开关设定频率时开关为打开状态；当被测物体的振动频率大于速度开关设定频率时开关为闭合状态。
速度传感器本产品主要用于皮带输送机、提升机、螺旋输送机、研磨机、、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链（带）脱落等机械故障能及时处理，起到保护设备减少损失。
卓信XDT-YA-A12TW螺旋输送速度开关
技术参数
工作电源：24VDC/110VAC/220VAC
绝缘电阻：＞500MΩ 输出信号：开关量信号
环境温度：-20℃~+60℃ 环境湿度：小于90
外型尺寸：Ф30×115mm 重 量：0.5Kg
跳脱时间：3-17秒 响应时间：＜2mS
检测间距H2：≤8mm 工作距离H1：≥20mm （10mm/埋入式/二线）
卓信XDT-YA-A12TW螺旋输送速度开关
安装说明
所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。
卓信XDT-YA-A12TW螺旋输送速度开关
安装及接线
1、本装置安装时，使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。
当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的百分之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。
卓信XDT-YA-A12TW螺旋输送速度开关
注意事项
1、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离。
2、安装距离好在4mm左右，防止外部原因造成H2变动。
3、配备的中间继电器和速度开关串接。中间继电器二副常开触点并联，增大电流容量。
4、副转动轴较慢时可把跳脱时间调长即可。
5、严禁未接继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在免费保修范围内。
6、露天安装产品尽可能安装防雨罩，可延长本产品使用寿命。
7、请务必使用本公司提供的继电器，如擅自改变继电器型号，因此造成的后果自负。
卓信XDT-YA-A12TW螺旋输送速度开关
安装及接线
1、本装置安装时，使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。
当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的百分之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。
卓信XDT-YA-A12TW螺旋输送速度开关
结构特点：
1.本机由控制箱和传感头组成,。传感头分为两种形式：
a） Ⅰ型为感应式传感头，采用非接触式检测方式，可监测改向滚筒转速；
b） Ⅱ型为光电式传感头，安装在下行胶带上面，监测胶带运行速度。
2.控制箱采用内外箱结构，提高了防护性能
3.Ⅱ型传感头壳体采用铝合金铸造，密封性能好，可在浸水状态下工作（试验48h）
4.壳体表面采用静电喷塑涂覆工艺，涂层均匀，附着力强，耐老化
卓信XDT-YA-A12TW螺旋输送速度开关
注意事项：
1、传感器输出线中的金属屏蔽层应接大地零线。
2、不允许在温度为25℃以上强磁场环境中使用及放置。
3、安装及运输过程中应避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
6、本传感器包用期为12个月。
卓信XDT-YA-A12TW螺旋输送速度开关
使用说明
1、传感器安装时用传感器自带的螺母固定在安装孔上，固定装置建议，采用非导磁材料（铜、不锈钢等）传感器应正对齿面安装，齿面和传感器前端面的间 距 不应大于额定检测距离。
2、检测齿轮可以是机器中已有的工作齿轮或是一个专用齿轮，但应符合项三的规定，应尽可能用较小的检测距离，齿轮也应尽可能采用高导磁材料较大的模数。
3、实际 的测速范围根据齿轮的齿数N而不同，可由下式计算：测速范围下限：Vmin= （rpm）；测速范围上限：Vmax= （rpm）
4、传感器外壳与屏蔽线屏蔽层相连，用户应在接收端将屏蔽层接系统地
5、为增强信号抗干扰能力，传感器可采用电流输出，并在接收端用光电耦合器进行隔离。
卓信XDT-YA-A12TW螺旋输送速度开关
工作原理
旋转探测仪安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
卓信XDT-YA-A12TW螺旋输送速度开关
用途：
速度监控仪可用于输送皮带运行速度的监测，当被监测的运输皮带的运行速度低于（高于）预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。
卓信XDT-YA-A12TW螺旋输送速度开关
总结：
特点是分辨率高，频响宽，抗干扰强，可靠性高。输出为幅度稳定的方波信号，能实现远距离传输。主要应用于将机械运动中的转动的物理量转化成方波脉冲号。多用于测量速度、周期和位移。广泛应用于电子调速皮带称、机械、化工、交通、自控、汽车、出租车记价器、摩托车发动机转速等各个领域。
