TMS-DS-II机械转动装置用旋转探测仪详细介绍

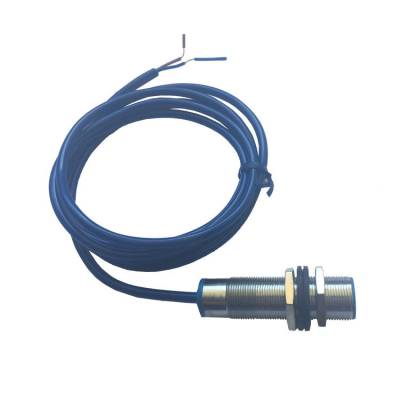

卓信TMS-DS-II机械转动装置用旋转探测仪
TMS-DS-II旋转探测仪是应用电感感应原理检测设备的“正常旋转”或“异常慢转、停转”。具有“自识别正常转速”的智能功能，属真正的欠速开关。当设备出现异常，转速低于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。
转速传感器由磁敏电阻作感应元件，是新型的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性.感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起(或凹陷)的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。
在自动化技术中，旋转运动速度测量较多，而且直线运动速度也经常通过旋转速度间接测量。直流测速发电机可以将旋转速度转变成电信号。测速机要求输出电压与转速间保持线性关系，并要求输出电压陡度大，时间及温度稳定性好。
卓信TMS-DS-II机械转动装置用旋转探测仪
技术参数：
使用环境条件：环境温度：-15～+65
相对湿度：不小于80%
工作电压：AC 220V±10%50HZ
整体功耗：<15W
测速范围：20～999转/分钟；带速0.6～9.9米/秒
触点容量：二线开关1A/220V；四线开关/380V（购买时注明）
开关形式：常闭型（可选常开型）
：
卓信TMS-DS-II机械转动装置用旋转探测仪
技术指标：
工作电压:+10-36v
使用温度:-40至+80
输出信号:高电平近似于电源电压;低电平<0.3V，方波。
响应频率:0.1HZ至20KHz
分辨膜数:>0.5
使用湿度:<95%RH
输出电流:<30毫安
保护形式:有限性和短路保护
卓信TMS-DS-II机械转动装置用旋转探测仪
工作原理：
速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。
测速机一般可分为直流式和交流式两种。旋转式速度CHUANG感器与运动物体直接接触。当运动物体与旋转式速度CHUAN感器接触时，摩擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距离值，从而就能测出线速度。电磁感应式，在转动的轴上安装齿轮，外侧是电磁线圈，转动是由于轮齿间隙通过，得到方波变化的电压，再推算出转速。
旋转式速度传感器与运动物体无直接接触，叶轮的叶片边缘贴有反射膜，流体流动时带动叶轮旋转，叶轮每转动一周光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉冲数，计算出速度。
卓信TMS-DS-II机械转动装置用旋转探测仪
安装说明
所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。
卓信TMS-DS-II机械转动装置用旋转探测仪
安装及接线
1、本装置安装时，使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。
当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的百分之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。
卓信TMS-DS-II机械转动装置用旋转探测仪
注意事项
1、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离。
2、安装距离好在4mm左右，防止外部原因造成H2变动。
3、配备的中间继电器和速度开关串接。中间继电器二副常开触点并联，增大电流容量。
4、副转动轴较慢时可把跳脱时间调长即可。
5、严禁未接继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在免费保修范围内。
6、露天安装产品尽可能安装防雨罩，可延长本产品使用寿命。
7、请务必使用本公司提供的继电器，如擅自改变继电器型号，因此造成的后果自负。
卓信TMS-DS-II机械转动装置用旋转探测仪
结构特点：
1、速度监控仪采用防水设计，铸铁式触轮寿命更长；
2、控制箱采用高亮度LED数码管显示，独特的速度状态显示功能；
3、可设置5个速度状态，独立控制5组开关信号；
4、5个速度状态分别用不同的字符显示方式，更直观； 速度范围可任意设置，
5、采用触摸按键进行参数设置，灵活方便；
6、采用宽电压设计更适合复杂环境需求。
卓信TMS-DS-II机械转动装置用旋转探测仪
总结：
产品详情 公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点。我们的产品原材料采用欧洲集成芯片，多条生产线也自主流设备厂商，生产线具有的生产技术和完善的检测手段，严格参照国际标准在中国研发和生产。 产品已被广泛应用于纺织，汽车，电力，电子，冶金，机械，食品饮料，钢铁，热电，造纸，印刷，橡塑，物流，邮电，航空，交通，刺绣机，包装等工业自动化领域。 如果您还没有找到想要的，口碑好的安全接近开关，划算的速度传感器，供销速度传感器相关信息
