SNDZKT-4输送设备速度传感器、SS2-220V-B-1提升机速度开关厂家
由于产品型号众多，我司各种电气规格型号齐全，有任何需求可以与我公司销售人员联系，生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品，产品适用范围广，用途多，产品销售国内外100多个国家和地区，销售电话：15163766288（微信同号）
SNDZKT-4输送设备速度传感器详细介绍

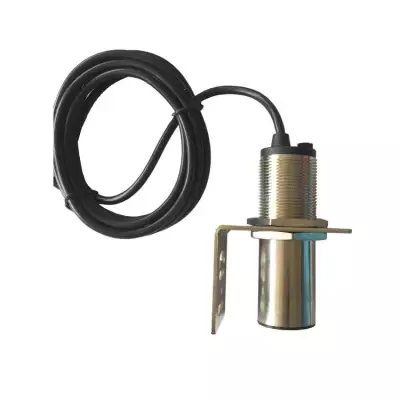

SNDZKT-4输送设备速度传感器
工作原理：
盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。
SNDZKT-4输送设备速度传感器
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值
本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了。在钢铁、电力、煤矿及港口等有带式输送机的行业获得了广泛的应用。
SNDZKT-4输送设备速度传感器
使用环境：
相对湿度：百分之90（25℃时）。
工作温度：－30～+40℃；
相对湿度：≤百分之95（25℃时）
传感器作用距离：≤7mm。
1、检测模式：非接触式；
2、适应检测带速：0∽9.99米/秒；
3、可检测速度打滑率：0∽百分之100；
4、速度测量误差：<0.1米/秒；
5、继电器运行寿命：10万次；
6、触点容量：AC220V 3A；
SNDZKT-4输送设备速度传感器
安装说明
所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。
SNDZKT-4输送设备速度传感器
安装及接线
1、本装置安装时，使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。
当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的百分之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。
SNDZKT-4输送设备速度传感器
注意事项
1、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离。
2、安装距离好在4mm左右，防止外部原因造成H2变动。
3、配备的中间继电器和速度开关串接。中间继电器二副常开触点并联，增大电流容量。
4、副转动轴较慢时可把跳脱时间调长即可。
5、严禁未接继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在免费保修范围内。
6、露天安装产品尽可能安装防雨罩，可延长本产品使用寿命。
7、请务必使用本公司提供的继电器，如擅自改变继电器型号，因此造成的后果自负。
SNDZKT-4输送设备速度传感器
结构特点：
1、速度监控仪采用防水设计，铸铁式触轮寿命更长；
2、控制箱采用高亮度LED数码管显示，独特的速度状态显示功能；
3、可设置5个速度状态，独立控制5组开关信号；
4、5个速度状态分别用不同的字符显示方式，更直观； 速度范围可任意设置，
5、采用触摸按键进行参数设置，灵活方便；
6、采用宽电压设计更适合复杂环境需求。
SNDZKT-4输送设备速度传感器
工作原理
速度传感器安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。速度开关接收到检测片的均匀间隔脉冲信号，此时速度开关为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，交直通用型速度开关将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内(0.5~8秒)未接收到转动信号，速度开关将由闭合状态转为断开，中间继电器也断开，交流接触器断开，在0.5~8秒内及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
速度传感器不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡转、堵转、超载慢转、打滑、转动链（带）脱落，转动轴断裂等故障的目的。速度开关安装在被动轴上，它是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关均匀的脉冲信号，设备被动轴转动一圈要给速度开关两个脉冲信号，速度开关在单位时间里接收不到检测片发出的脉冲信号，速度开关则判定设备已出现卡转、堵转、超载慢转、打滑、转动链（带）脱落，转动轴断裂等故障，此时速度开关由闭合状态变为断开状态，而串接的中间继电器线圈也同时失电，继电器的触点出由常闭变为常开，从而发出baojing信号或与电机联锁直接停机，达到保护设备的目的。
SNDZKT-4输送设备速度传感器
总结：
产品详情 公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点。我们的产品原材料采用欧洲集成芯片，多条生产线也自主流设备厂商，生产线具有的生产技术和完善的检测手段，严格参照国际标准在中国研发和生产。 产品已被广泛应用于纺织，汽车，电力，电子，冶金，机械，食品饮料，钢铁，热电，造纸，印刷，橡塑，物流，邮电，航空，交通，刺绣机，包装等工业自动化领域。 如果您还没有找到想要的，口碑好的安全接近开关，划算的速度传感器，供销速度传感器相关信息
