NTZDH-9SGV18JS测速传感器电子元器件、PS03-NP速度传感器厂家

卓信电气仪器仪表 2020年12月19日销售电话：15163766288

由于产品型号众多，我司各种电气规格型号齐全，有任何需求可以与我公司销售人员联系，生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品，产品适用范围广，用途多，产品销售国内外100多个国家和地区，销售电话：15163766288（微信同号）

NTZDH-9SGV18JS测速传感器电子元器件详细介绍

NTZDH-9SGV18JS测速传感器电子元器件

用途与适用范围

速度传感器(又名低速开关、速度开关、打滑开关)。结合了传感器的技术和国内早期速度传感器的实际应用历经数年研发，率先在国内产品中实现了交流直流通用（24V-250V）的技术，并在产品电路中加入了抗干扰元件，可以有xiao的防止使用现场由于多条电缆线路之间互相干扰造成感应电压从而导致速度开关无法工作的问题。本产品主要用于皮带输送机、提升机、螺旋输送机、给料机、卸料阀、研磨机、posui机、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、转动轴剪切和过载、传动链(带)脱落等机械故障能及时处理，起到保护设备减少损失的作用。

NTZDH-9SGV18JS测速传感器电子元器件

特点

1、非接触，无运动部件、无磨损、安quan寿命长、维护费用低、适用于环境恶劣的现场。

2、一体化结构，免设置、调试，安装简单。

3、体积小、重量轻、寿命长

4、具有负载短路保护功能——误将速度开关直接接电源不会损坏速度开关。(不能超过1分钟)

5、输出信号既可与现场设备联锁使用，也可送达DCS控制系统

6、配有状态指示灯。设备正常运行时，指示灯颜色不变；停机时，指示灯亮。

7、跳脱时间可调0.5-8S

NTZDH-9SGV18JS测速传感器电子元器件

安装说明

所有的传动装置，如螺旋输送机、提升机、皮带输送机、拉链机、posui机等都应在其被传动轴处(机器尾端)进行安装。

注意：旋转速度监测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的前提下只要满足“单位时间内给tantou间隔均匀的脉冲信号”这个条件即可。

NTZDH-9SGV18JS测速传感器电子元器件

注意事项：

1、传感器输出线中的金属屏蔽层应接大地零线。

2、不允许在温度为25℃以上强磁场环境中使用及放置。

3、安装及运输过程中应避免强烈撞击。

4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。

5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。

6、本传感器包用期为12个月。

NTZDH-9SGV18JS测速传感器电子元器件

使用说明

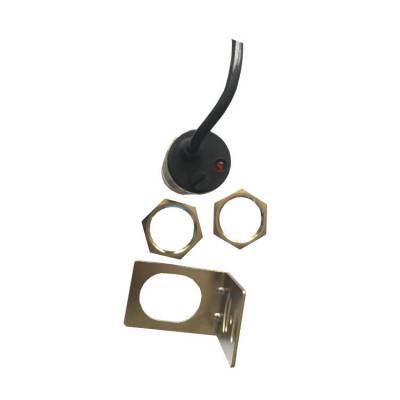

1、传感器安装时用传感器自带的螺母固定在安装孔上，固定装置建议，采用非导磁材料（铜、不锈钢等）传感器应正对齿面安装，齿面和传感器前端面的间距不应大于额定检测距离。

2、检测齿轮可以是机器中已有的工作齿轮或是一个专用齿轮，但应符合项三的规定，应尽可能用较小的检测距离，齿轮也应尽可能采用高导磁材料较大的模数。

3、实际的测速范围根据齿轮的齿数N而不同，可由下式计算：测速范围下限：Vmin= （rpm）；测速范围上限：Vmax= （rpm）

4、传感器外壳与屏蔽线屏蔽层相连，用户应在接收端将屏蔽层接系统地

5、为增强信号抗干扰能力，传感器可采用电流输出，并在接收端用光电耦合器进行隔离。

NTZDH-9SGV18JS测速传感器电子元器件

工作原理

旋转探测仪安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。

NTZDH-9SGV18JS测速传感器电子元器件

用途：

速度监控仪可用于输送皮带运行速度的监测，当被监测的运输皮带的运行速度低于（高于）预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。

NTZDH-9SGV18JS测速传感器电子元器件

总结：

特点是分辨率高，频响宽，抗干扰强，可靠性高。输出为幅度稳定的方波信号，能实现远距离传输。主要应用于将机械运动中的转动的物理量转化成方波脉冲号。多用于测量速度、周期和位移。广泛应用于电子调速皮带称、机械、化工、交通、自控、汽车、出租车记价器、摩托车发动机转速等各个领域。
