GRB-20472/ZK拉链机速度检测开关、GSC10速度传感器DC8V-12V生产

卓信电气 仪器仪表 2020年12月19日 销售电话:15163766288

由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)

GRB-20472/ZK拉链机速度检测开关、GSC10速度传感器DC8V-12V生产
GRB-20472/ZK拉链机速度检测开关详细介绍

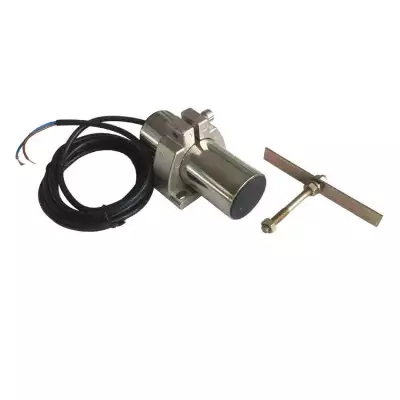

GRB-20472/ZK拉链机速度检测开关
技术参数
工作电源:24VDC/110VAC/220VAC
绝缘电阻:>500MΩ 输出信号:开关量信号
环境温度:-20℃~+60℃ 环境湿度:小于90
外型尺寸:Ф30×115mm 重    量:0.5Kg
跳脱时间:3-17秒 响应时间:<2mS
检测间距H2:≤8mm  工作距离H1:≥20mm (10mm/埋入式/二线)
GRB-20472/ZK拉链机速度检测开关
安装说明
所有的传动装置、如螺旋输送机、提升机、皮带输送机,拉链机、等都应在其被传动处(机器尾端)进行安装。
GRB-20472/ZK拉链机速度检测开关
安装及接线
1、本装置安装时,使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上,然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆,用户根据标号接线即可。1、3为常开接点,1、2为常闭接点。
当胶带机启动后运行到正常速度时,接点转换,接点1、3由闭合转为常开,接点1、2由断开转为常闭,此时为正常运行状态。如果胶带发生打滑,带速降至正常速度的百分之70左右时,接点再次转换,接点1、3闭合,1、2断开,此时为打滑状态。
GRB-20472/ZK拉链机速度检测开关
注意事项
1、如安装在金属底座上,为防止磁性材料强干扰造成设备无法启动,请特别注意H1的距离。
2、安装距离好在4mm左右,防止外部原因造成H2变动。
3、配备的中间继电器和速度开关串接。中间继电器二副常开触点并联,增大电流容量。
4、副转动轴较慢时可把跳脱时间调长即可。
5、严禁未接继电器直接串接220V电源,如因直接串接220V电源造成本产品损坏属“人为损坏”,不在免费保修范围内。
6、露天安装产品尽可能安装防雨罩,可延长本产品使用寿命。
7、请务必使用本公司提供的继电器,如擅自改变继电器型号,因此造成的后果自负。
GRB-20472/ZK拉链机速度检测开关
使用说明
1、传感器安装时用传感器自带的螺母固定在安装孔上,固定装置建议,采用非导磁材料(铜、不锈钢等)传感器应正对齿面安装,齿面和传感器前端面的间 距 不应大于额定检测距离。
2、检测齿轮可以是机器中已有的工作齿轮或是一个专用齿轮,但应符合项三的规定,应尽可能用较小的检测距离,齿轮也应尽可能采用高导磁材料较大的模数。
3、实际 的测速范围根据齿轮的齿数N而不同,可由下式计算:测速范围下限:Vmin=  (rpm);测速范围上限:Vmax=    (rpm)
4、传感器外壳与屏蔽线屏蔽层相连,用户应在接收端将屏蔽层接系统地
5、为增强信号抗干扰能力,传感器可采用电流输出,并在接收端用光电耦合器进行隔离。
GRB-20472/ZK拉链机速度检测开关
工作原理
旋转探测仪安装在被传动轴旁,被传动轴装有检测片。当电动机运转时,通过传动装置驱使被传动轴转动,被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号,此时旋转探测仪为闭合状态,通过串接中间继电器的自保触头使交流接触器吸合,交流接触器主触头闭合使电机转动。当设备发生卡转,堵转、皮带打滑、传动带脱落故障时,被传动轴将慢转或停转,此时检测片也随之慢转或停转,旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内(5秒)未接收到转动信号,旋转探测仪将由闭合状态转为断开,中间继电器也断开,交流接触器断开及时停机,可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
GRB-20472/ZK拉链机速度检测开关
用途:
速度监控仪可用于输送皮带运行速度的监测,当被监测的运输皮带的运行速度低于(高于)预先设定值时,它能发出报警或停机信号,可有效地避免事故的发生。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中,是物料输送系统中实现自动控制所不可缺少的监控装置。
GRB-20472/ZK拉链机速度检测开关
总结:
特点是分辨率高,频响宽,抗干扰强,可靠性高。输出为幅度稳定的方波信号,能实现远距离传输。主要应用于将机械运动中的转动的物理量转化成方波脉冲号。多用于测量速度、周期和位移。广泛应用于电子调速皮带称、机械、化工、交通、自控、汽车、出租车记价器、摩托车发动机转速等各个领域。
