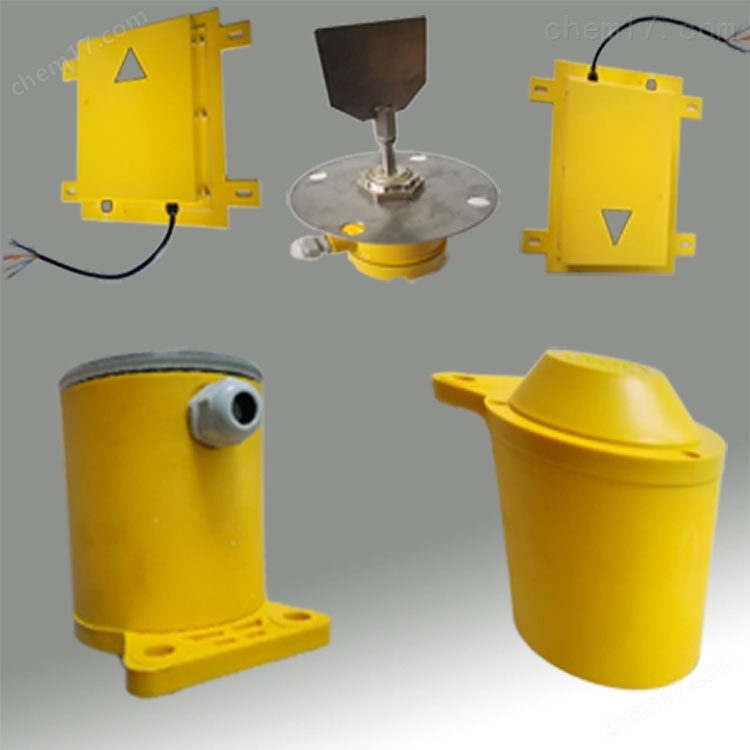

TDS-1料位开关
工作原理：
薄膜料位器是采用交流微电机经减速后，带动检测叶片慢速旋转的。当被测物料的料位上升使叶片的转动受到阻挡时，检测机构便围绕主轴产生旋转位移。此位移先一个微动开关动作，发出有料的信号。随后另一个微动开关动作，切断微电机的电源使其停止转动。只要仓内的位料不变，此种状态便将一直保持下去。
当位料下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复复态。先一个微机开关动作，接通电机电源使其旋转。随后另一个微动开关动作发出无料信号，只要没有物料阻挡检测叶片的转动，此种状态也一直保持下去。
TDS-1料位开关说明
TS-1堵流开关、堵塞是采用不锈钢膜片料位计，通过检测由仓内的物料作用在传感器上所产生的侧压压力来控制料位，系属压力继电器性质，安装在料仓、溜槽、提升机等设备的侧壁上，借助物料的侧压力压动料位计端上的膜片，当物料下降离开传感器时，对膜片侧压压力消失，开关恢复原状。
薄膜料位器内部结构可以方便地拆卸，采用机械式的检出方法，安装简单；
有良的使用性能，经久，性能极其稳定；不会由于外界的温度、湿度及物料的粘附造成误动作；
马达，可以产品。
主轴采用三重密封，可以完成防止外部粉尘的进入；
薄膜料位器（卓信有限公司）工作原理：未接触物料时，马达保持正常运转。叶片接触到物料时，马达带动微动开关动作，输出控制信号，切断马达电源。
适用范围：固体物料，广泛用于水泥、化工、粮食、饲料、食品等行业。
1. 薄膜料位器主要裸露部件的材质，均为不锈钢及铝合金组成。有耐锈蚀、无污染、防潮、防尘等特点，食品行业或尘恶略环境均可使用；
2. 输出轴采用了过载保护装置，可以地避免由于使用不当或非正常外力对电机及减速器所造成的损坏；
3. 根据用户需要可提供两种不同的安装方式，为适应各种物料的不同比重便于使用调整，阻旋料位设置了灵敏度的五档调节装置和多种可供选择的检测叶片规格；
4. BYZXK--*R型采用了散热装置，因此可以在≤300℃的物料环境下使用（这是目前某些电容、音叉、式料位检测装置所不及的）。
阻旋料位器（山东卓信电气有限公司）外型与安装：
2. 薄膜料位器（山东卓信电气有限公司）安装要求：
应使叶片所处位置避开供料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板如采用加长轴街垂直安装，则应安装保护套筒或使叶征和软轴所处位置不至受到物料的直接砸击。多闰测量时应适当拉开各料位器之间的距离，避免发生软轴的相互缠绕。
为避免室外环境雨水的渗入，侧装时应使用线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。
型使用中应旋紧上盖和出线口锁姆，并禁止带电打开上盖。
以上是 ，如有不明之处，可向卓信客户
环境温度:-40℃～80℃
环境湿度:不大于 百分之95(25℃时)
动作角度:15°±2°
极限角度:75°±5o
触板调整范围:200mm
触点数量:每一方向一组转换触点
触点容量:感性负载250VAC 3A 30VDC 5安
可靠性:10000小时
重量:开关本体 8.0 kg 安装支架 24.0 kg
料流检测装置用于皮带输送机
料流开关结构特点：
1、适用于胶带较窄、带速较慢的传送带检测；
2、对于胶带较宽、带速较高时采用门式支架安装；
3、如胶带较窄、速度较低时可采用单臂式支架；
4、采用链球与物料接触减少了物料对检测器的直接冲击，延长了使用寿命；
5、若选用单臂式支架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢；
6、铸铝外壳，重量轻、硬度高；
7、采用行程开关，使用寿命长
料流开关工作原理：
采用负荷式检测，当胶带上有物料时由于物料重量的作用使皮带有相应的下沉量，当皮带下沉时把检测器顶部的托辊压下，带动内部感应部件移动使接近开关工作，给出一开关量，实现其检测，检测器安装在上行胶带下面，选择胶带有物料时下沉量比较大的地方，在两个托辊之间，不要安装在料口附近，在没有物料时使触轮与胶带刚好接触。
料流开关适用于电力、煤矿、建材、码头、冶金等行业，专门从事散料输送的带式输送机（当用于输送粮食等较轻物料时请在定货时注明）。
料流检测装置用于输送机
料流开关机械安装：
1、本机带有支架、横梁、开关盒和摆杆。支架通过螺栓或焊接在带式输送机中间架的槽钢上。
2、横梁上装上开关盒，将开关盒和轴承座固定在支架上。摆杆应转动灵活；
3、当在倾斜的上行带式输送机上放置该料流检测时，当完成上述工作后，应调整摆杆在静止状态（零位）时垂直于输送带，并将其紧固在横梁上。同时应限制摆杆在零位反向旋转；
4、 摆杆长度可调，应保证距输送带面有20＝30mm的距离，对倾斜的下行带式输送机上放置该料流检测时可适当减少。
料流检测装置用于输送机
介绍
料流检测装置用于胶带运输机输送物料的检测，可发出有载运行信号。如有洒水装置连接，可实现对物料的自动洒水功能。本装置也可适用于对向运行的胶带机。
煤流检ce器采用下垂链球与物料接触的接触检测方式，当胶带运送物料时，物料推动链球并带摆臂向一侧偏移，若偏移角度大于动作角度时内部开关动作，输出一组开关信号。
料流开关用途:用于胶带运输机的物料检测，可控制洒水、防尘、顺序启动控制、超载报警等。适用于煤矿、电力、钢铁，水泥，港口行业输送散料用的带式输送机。
料流检测装置用于输送机
料流开关总结：
采用负荷式检测，当胶带上有物料时由于物料重量的作用使皮带有相应的下沉量，当皮带下沉时把jianceqi顶部的托辊压下，带动内部感应部件移动使接近开关工作，给出一开关量，实现其检测，jianceqi安装在上行胶带下面，选择胶带有物料时下沉量比较大的地方，*好在两个托辊之间，不要安装在料口附近，在没有物料时使触轮与胶带刚好接触。
