自动复位溜槽堵煤开关JLDM-X详细介绍

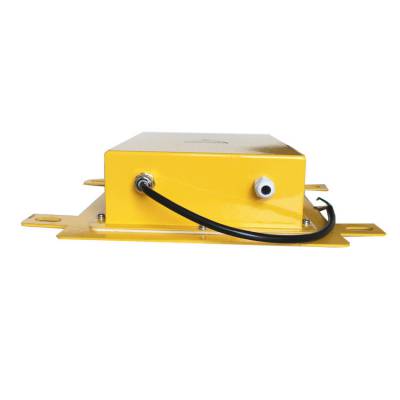

卓信自动复位溜槽堵煤开关JLDM-X
结构特点：
1、溜槽堵塞检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。
2、机内选用进口行程开关，动作灵敏，可靠性高；
3、外形尺寸小，便于安装。
4、带防腐层的铸铝外壳
5、重载微型开关触点
6、灵敏度高，作用力只需0.9Kg即可触发开关
7、机内选用行程开关，动作灵敏、可靠性高
卓信自动复位溜槽堵煤开关JLDM-X
原理：
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
卓信自动复位溜槽堵煤开关JLDM-X
主要技术指标：
触点数量 常开1 常闭1
触点容量 AC380V 3A
工作角度 ≥7°
极限角度 30°
结构形式 门式结构
复位方式 压簧复位
卓信自动复位溜槽堵煤开关JLDM-X
选型原则及注意事项：
(1) 一般选择接触式的堵料开关。实际工程应用经验表明， 在电厂输煤 系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。
(2) 可以选择具有动作后延时功能的堵料开关， 并且动作延时，时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。
(3) 尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗 的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。
卓信自动复位溜槽堵煤开关JLDM-X
安装与接线
（一）安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。见图（2）
1、将本装置用M10×25螺栓紧固在弯角件上即可。
（二）安装要领及主要事项
1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
卓信自动复位溜槽堵煤开关JLDM-X
接线方法
（1）溜槽堵塞检测装置内有接线端子。
（2）接线要牢固，不应有松动现象。
卓信自动复位溜槽堵煤开关JLDM-X
应用
堵料开关kongzhiqi是在吸收采用同类产品的技术及功能的基础上设计生产的物位控制仪表。它由传感器、电子测控单元和防护外壳组成，采用三端co -shieid技术，彻底排除了传感器因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。可广泛应用于冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域的料位、液位的baojing和控制，并可与plc可编程kongzhiqi或dcs集散控制系统配套使用，实现生产过程的自动控制和自动检测。
卓信自动复位溜槽堵煤开关JLDM-X
特性
灵敏度可调整，检测板前端的检测感度可调范围可达9.8~14.7N，能检测小颗粒和块状的物料
板式溜槽开关由摆动形检测板和限位开关组成，安装在溜槽侧壁即可
本jain qi采用侧压活动门结构,故障排除后,压簧的推力使活动门自动复位
使用防尘型轴承，可运用于粉尘大的恶劣环境下
结构简单，安装便易
由检测板和限位开关组成，结构简单，反应迅速。当溜槽被堵塞时，检测板受物料挤压，向外倾斜，触动限位开关，发出停机或baojing信号。溜槽shutong后，开关自动复位。安装在与输送带平行方向的溜槽侧壁。灵敏度可调整，检测板前端的检测力度可调范文9.8~14.7N，能检测小颗粒和块状的物料。
卓信自动复位溜槽堵煤开关JLDM-X
总结：
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
