HQDM-0115SJZ/I堵塞检测开关矿山输送机用、HQDMⅡ堵料开关带电吸附视频生产
由于产品型号众多，我司各种电气规格型号齐全，有任何需求可以与我公司销售人员联系，生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品，产品适用范围广，用途多，产品销售国内外100多个国家和地区，销售电话：15163766288（微信同号）
HQDM-0115SJZ/I堵塞检测开关矿山输送机用详细介绍

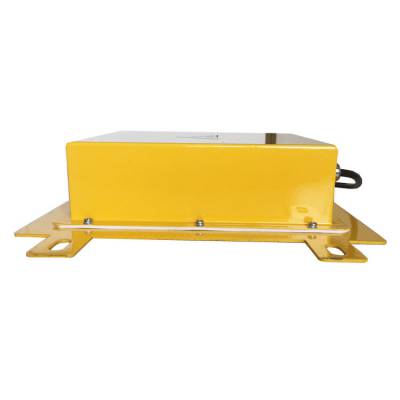

HQDM-0115SJZ/I堵塞检测开关矿山输送机用
使用条件
1、海拔高度低于2000m
2、环境温度：-35℃~+50℃
3、相对湿度：不大于95％
4、大气压力：80~110Kpa
5、工作位置：安装在溜槽不受物料冲击的侧壁上
HQDM-0115SJZ/I堵塞检测开关矿山输送机用工作原理
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
安装与接线
（一）安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。
1、将本装置用M10×25螺栓紧固在弯角件上即可。
（二）安装要领及主要事项
1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
维护和使用
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
此装置使用半年以后，要进行一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
溜槽堵塞开关的选型与安装
堵料开关是安装在落料斗或储料仓内检测料位的一种保护装置。带式输送机系统中两条输送机之间通常是通过管状落料斗连通，运行中当落料斗出口因各种原因受堵时物料会很快堵满整个落料斗乃至大量溢出。在落料斗中安装堵料开关可以在堵料事故发生的初期报警并触发紧急停机，从而避免大量堵料造成输送带打滑、驱动电机过载等严重后果。堵料开关按照不同的检测手段和工作原理划分，主要有阻旋式、射频导纳式、电极式、音叉式、活动挡板式、负压式等多种形式。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
选型原则及注意事项：
(1)一般选择接触式的堵料开关。实际工程应用经验表明，在电厂输煤系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。
(2)可以选择具有动作后延时报警功能的堵料开关，并且动作延时报警时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。
(3)尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
安装方法及注意事项：
(1)选择合适的安装位置。一般不应安装在物料可能直接冲击到的位置，通常安装在落料斗的侧面；还要选择合适的安装高度，既要高于正常运行状态下物料临时滞留的高度，又不能太接近落料斗上部。选择合适的安装位置，才能保证准确及时地检测到堵料状态。
(2)对于需要通电工作的堵料开关，应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
产品规格：
带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场工作人员对溜槽进行处理，影响正常生产，增加工人的劳动强度，造成不必要的经济损失
溜槽检测器，可随时监测和防止溜槽堵塞故障的发生，提高自动化程度，该装置具有断相、过流、短路等保护，同时具有电源指示，上限停机指示，故障灯功能。
阻塞检测器DL-1适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
阻塞检测器DL-1用于输煤系列中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用以排除堵塞故障。
HQDM-0115SJZ/I堵塞检测开关矿山输送机用
总结：
溜槽堵塞开关用于溜槽口堵料检测，也称溜槽堵料检测开关，也是溜槽的一种保护装置，本装置采用非接触式并充分利用了PLC的控制功能，能够实现对溜槽堵塞的监测，防止堵塞情况的发生，同时实现了对溜槽上游相关生产设备的保护。此外，本实用新型的挡板在应用时可根据不同的现场情况及不同的预防要求被安装在溜槽的适当位置，因此应用灵活简便。
