EXLDM防爆溜槽堵塞检测器详细介绍
简介
开关广泛用于检测带式输送机系统中溜槽是否发生堵塞。如果发生堵塞，本jain qi可通过接入本机的检测线路发出故障baojing信号，立即停止皮带输送机，避免因溜槽堵塞引起的输送系统瘫痪及设备的破坏性事故的发生。

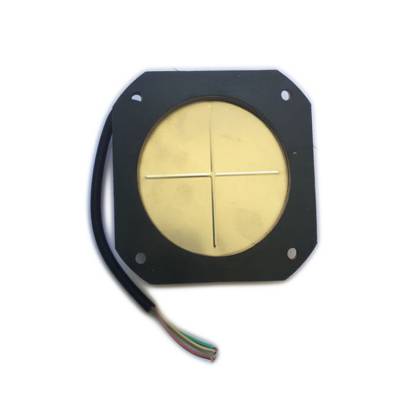

EXLDM防爆溜槽堵塞检测器
主要技术指标
产品型号：HLDM-KH-B、HLDM-KH-A型
触头数量： 1常闭、1常开或根据要求配置
触头容量： AC 380V 3A
检测装置动作行程： 5～15mm
检测装置极限行程： 20mm
环境温度： －30～+40℃
相对湿度： ≤90%（25℃时）
使用寿命： 行程开关动作15万次整机寿命2万次
检测装置动作力： 35～40N
EXLDM防爆溜槽堵塞检测器
使用条件:
1、海拔高度低于2000m
2、环境温度:-35℃~+50℃
3、相对湿度:不大于95％
4、大气压力:80~110Kpa
5、工作位置:安装在溜槽不受物料冲击的侧壁上
EXLDM防爆溜槽堵塞检测器
结构特点
1、溜槽堵塞检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。
2、机内选用进口行程开关，动作灵敏，可靠性高；
3、外形尺寸小，便于安装。
4、带防腐层的铸铝外壳
5、重载微型开关触点
6、灵敏度高，作用力只需0.9Kg即可触发开关
7、机内选用进口行程开关，动作灵敏、可靠性高
EXLDM防爆溜槽堵塞检测器
选型原则及注意事项
(1) 一般选择接触式的堵料开关。实际工程应用经验表明， 在电厂输煤 系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。
(2) 可以选择具有动作后延时功能的堵料开关， 并且动作延时，时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。
(3) 尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗 的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。
EXLDM防爆溜槽堵塞检测器
安装方法及注意事项
(1) 选择合适的安装位置。一般不应安装在物料可能直接冲击到的位 置，通常安装在落料斗的侧面；还要选择合适的安装高度，既要高于正 常运行状态下物料临时滞留的高度，又不能太接近落料斗上部。选择合适的安装位置，才能保证准确及时地检测到堵料状态。
(2) 对于需要通电工作的堵料开关， 应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。
EXLDM防爆溜槽堵塞检测器
产品规格
带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场工作人员对溜槽进行处理，影响正常生产，增加工人的劳动强度，造成不必要的经济损失
溜槽检测器，可随时监测和防止溜槽堵塞故障的发生，提高自动化程度，该装置具有断相、过流、短路等保护，同时具有电源指示，上限停机指示，故障灯功能。
EXLDM防爆溜槽堵塞检测器
接线方法
（1）溜槽堵塞检测装置内有接线端子。
（2）接线要牢固，不应有松动现象。
EXLDM防爆溜槽堵塞检测器
应用
堵料开关kongzhiqi是在吸收采用同类产品的技术及功能的基础上设计生产的物位控制仪表。它由传感器、电子测控单元和防护外壳组成，采用三端co -shieid技术，彻底排除了传感器因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。可广泛应用于冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域的料位、液位的baojing和控制，并可与plc可编程kongzhiqi或dcs集散控制系统配套使用，实现生产过程的自动控制和自动检测。
EXLDM防爆溜槽堵塞检测器
特性
灵敏度可调整，检测板前端的检测感度可调范围可达9.8~14.7N，能检测小颗粒和块状的物料
板式溜槽开关由摆动形检测板和限位开关组成，安装在溜槽侧壁即可
本jain qi采用侧压活动门结构,故障排除后,压簧的推力使活动门自动复位
使用防尘型轴承，可运用于粉尘大的恶劣环境下
结构简单，安装便易
由检测板和限位开关组成，结构简单，反应迅速。当溜槽被堵塞时，检测板受物料挤压，向外倾斜，触动限位开关，发出停机或baojing信号。溜槽shutong后，开关自动复位。安装在与输送带平行方向的溜槽侧壁。灵敏度可调整，检测板前端的检测力度可调范文9.8~14.7N，能检测小颗粒和块状的物料。
EXLDM防爆溜槽堵塞检测器
总结：
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
