B800型带式输送机用堵煤开关装置N36-40-TM详细介绍

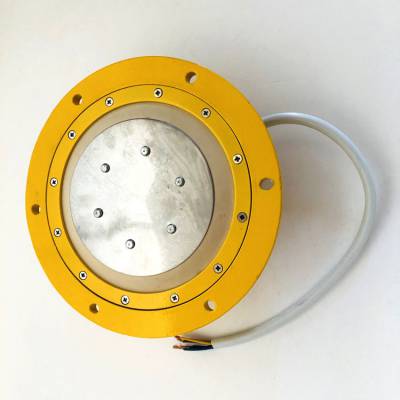

B800型带式输送机用堵煤开关装置N36-40-TM
产品说明:
带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场工作人员对溜槽进行处理，影响正常生产，增加工人的劳动强度，造成不必要的经济损失
溜槽检测器，可随时监测和防止溜槽堵塞故障的发生，提高自动化程度，该装置具有断相、过流、短路等保护，同时具有电源指示，上限停机指示，故障灯功能。
B800型带式输送机用堵煤开关装置N36-40-TM
原理：
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
B800型带式输送机用堵煤开关装置N36-40-TM
主要技术指标：
触点数量 常开1 常闭1
触点容量 AC380V 3A
工作角度 ≥7°
极限角度 30°
结构形式 门式结构
复位方式 压簧复位
B800型带式输送机用堵煤开关装置N36-40-TM
使用条件
环境温度：-35℃∽+50℃。 相对湿度：不大于95%。
大气压力：80∽110kpa。 海拔高度：不超过2000M。
工作位置：安装在溜槽不受物料冲击的侧壁上。
B800型带式输送机用堵煤开关装置N36-40-TM
结构特点:
1、溜槽堵塞检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。
2、机内选用进口行程开关，动作灵敏，可靠性高；
3、外形尺寸小，便于安装。
4、带防腐层的铸铝外壳
5、重载微型开关触点
6、灵敏度高，作用力只需0.9Kg即可触发开关
7、机内选用进口行程开关，动作灵敏、可靠性高
B800型带式输送机用堵煤开关装置N36-40-TM
选型原则及注意事项
(1) 一般选择接触式的堵料开关。实际工程应用经验表明， 在电厂输煤 系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。
(2) 可以选择具有动作后延时功能的堵料开关， 并且动作延时，时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。
(3) 尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗 的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。
B800型带式输送机用堵煤开关装置N36-40-TM
安装方法及注意事项
(1) 选择合适的安装位置。一般不应安装在物料可能直接冲击到的位 置，通常安装在落料斗的侧面；还要选择合适的安装高度，既要高于正 常运行状态下物料临时滞留的高度，又不能太接近落料斗上部。选择合适的安装位置，才能保证准确及时地检测到堵料状态。
(2) 对于需要通电工作的堵料开关， 应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。
B800型带式输送机用堵煤开关装置N36-40-TM
产品规格：
带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场工作人员对溜槽进行处理，影响正常生产，增加工人的劳动强度，造成不必要的经济损失
溜槽检测器，可随时监测和防止溜槽堵塞故障的发生，提高自动化程度，该装置具有断相、过流、短路等保护，同时具有电源指示，上限停机指示，故障灯功能。
阻塞检测器DL-1适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
阻塞检测器DL-1用于输煤系列中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用以排除堵塞故障。
B800型带式输送机用堵煤开关装置N36-40-TM
总结：
溜槽堵塞开关用于溜槽口堵料检测，也称溜槽堵料检测开关，也是溜槽的一种保护装置，本装置采用非接触式并充分利用了PLC的控制功能，能够实现对溜槽堵塞的监测，防止堵塞情况的发生，同时实现了对溜槽上游相关生产设备的保护。此外，本实用新型的挡板在应用时可根据不同的现场情况及不同的预防要求被安装在溜槽的适当位置，因此应用灵活简便。
 |
