卓信索道支撑皮带输送机380V两跑偏开关MAS001、提升机两级跑偏开关KTOTD-39厂家

卓信电气 跑偏开关 2020年12月10日 销售电话:15163766288

由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)

卓信索道支撑皮带输送机380V两跑偏开关MAS001、提升机两级跑偏开关KTOTD-39厂家
卓信索道支撑皮带输送机380V两跑偏开关MAS001
产品特点:
1、采用防尘材料jingmi压铸壳体,强度高、重量轻
2、外壳防水,可在恶劣的环境中长期工作。
3、机内采用的行程开关,触点容量大、动作灵敏,可靠。
卓信索道支撑皮带输送机380V两跑偏开关MAS001
安装适用:
1)开关平衡地安装在机架固定支架上,然后hanjie在胶带机架上;
2)将立棍轴线与胶带片面相垂直,立棍与胶带边缘距离为50mm-100mm;
3)胶带位于立棍下端1/3处;
4)每50m胶带少需要安装一对跑偏开关。
卓信索道支撑皮带输送机380V两跑偏开关MAS001
技术参数:
1. 额定电压:AC380V
2.额定电流:
3. 触点数量:二组独立的常开、常闭接点
4.外壳防护别:DT型尘密外壳,防护等IP67
5.周围环境温度:-25~80℃
6.开关能在频率为10-60Hz,振幅为0.75mm(10g)的振动条件下工作
7.外形尺寸:壳体L×W×H(mm)190×135×100。
8.操作力:5~7㎏
9.通讯接口:RS485地址编码 联网通讯(对后缀BM的型号有效)
结构特点:
1.本机采用铝合金精密压铸壳体、强度高、重量轻
2.外壳防护等级达IP65,可在恶劣环境中长期工作;
3.机内采用进口行程开关,触点容量大、动作灵敏、可靠。
380V两跑偏开关MAS001
选型注意事项
1、尽量选择二或多跑偏开关,可以检测皮带不同的跑偏程度,为控制系统提供更多的信息。
2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的,具备此功能,可以便于确定皮带发生跑偏的具体位置、分析跑偏原因,也便于设备调试和维护。
3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护,缺点是昂贵。
工作原理
两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时,皮带边缘压向档轮,迫使档轮偏转,使限位开关动作。为减少档轮与皮带的摩擦,档轮的本体是由轴承制作的。
当发生轻微跑偏事故时(12°),两级跑偏开关的 组触点动作,发出事故预告信号。
当发生严重跑偏事故时(30°),两级跑偏开关的第二组触点动作,可使输送机自动停车。
380V两跑偏开关MAS001
跑偏开关的分类:
跑偏开关有普通型的、接线腔型、地址编码的。
a.普通型的就是以上所说两级跑偏开关;
b.接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔,现场控制电缆可直接接入接线腔,杜绝电缆接头受潮、虚连造成的故障。
c.地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术,实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况,解决了工人寻找故障点所带来的不便。
地址编码型两级跑偏开关与综合保护仪(网关)通过XLline现场总线方式连接,支持128个地址,且同一地址可多个开关同时使用,其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。
380V两跑偏开关MAS001
本系列跑偏开关具有两级动作功能。一级动作用于报警,二级动作用于自动停机。胶带机在运行中,当胶带跑偏且与本开关立辊接触时,立辊自转,若跑偏量继续加大,则挤压立辊发生偏移。
当立辊偏转角度超过12°时,一级开关动作,输出(报警信号)。
当立辊偏转角度超过30°时,二级开关动作,输出(停机信号)。
一级开关信号用于报警,如果将此信号与跑调整装置相接,即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机,将此信号接至控制线路中,即可实现重度跑偏状态下的自动停机。
当故障排除后,胶带离开立辊正常运转时,立辊可自动复位。
为了适应户外条件下长期使用,本产品均采用整体密封,内部金属零件进行镀锌纯化处理,外部零件除壳体外均做多层光亮镀铬,壳体为铸铝制造,表面采用静电喷涂技术处理,适宜在恶劣环境下使用。
380V两跑偏开关MAS001
用途:
两跑偏开关用于常规皮带输送机:地下、索道支撑皮带输送机:轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机,起重臂限位:裙边给料机/输送机:重型限开关检测胶带的跑偏量,是实现胶带机控制的自动baojing和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

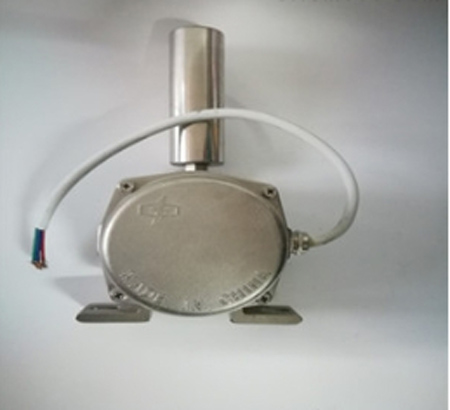

产品展示
