耐高温跑偏开关CKPP-G-14-3电压220VAC详细介绍

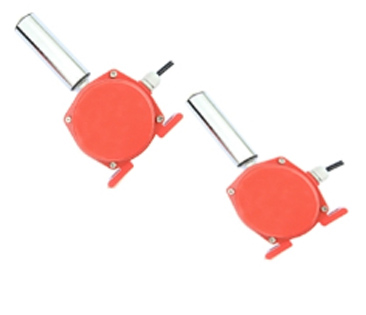

思达耐高温跑偏开关CKPP-G-14-3电压220VAC
CKPP-G-14-3耐高温跑偏开关
本开关当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号用于警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，立棍自动复位。
一、CKPP-G-14-3技术参数
1、环境温度：-30℃～290℃；
2、相对湿度:不大于85%；
3、触点数量：2组开关；
4、触点容量：24～380V
AC/DC 电流1:5A；
5、动作角度：12-30
10-45 25-35
15-45 10-45等；
6、极限角度：70°；
7、防护等级：1P65；
8、重量：3.5Kg；
9、复位方式：自动复位。
CKPP-G-14-3工作原理
当运行中的胶带发生跑偏时,胶带边缘带支立辊旋转并挤压立辊使之倾斜，
若立辊倾斜大于一级动作角度时,立即发出一组开关信号,如立辊继续倾斜
大于二级动作角度时,则输出另一组开关信号,两组开关信号可分别用
于告警或停机,胶带机恢复正常运行后，立辊自动复位。
CKPP-G-14-3安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。
CKPP-G-14-3结构特点
壳体采用铝合金精密压铸,强度高，重量轻
外壳防护等级达IP65,可以恶劣环境中长期工作
机内采用进口元件。触点容量大，动作灵敏，可靠
耐高温跑偏开关CKPP-G-14-3，220VAC安装与接线：
1.将跑偏开关固定在支架上，然后焊接在胶带机架上；
2.立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为50~100㎜
3.胶带位于立辊下端1/3处；
4.每100m胶带可安装三对跑偏开关。
CKPP-G-14-3本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。
当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。
 |
