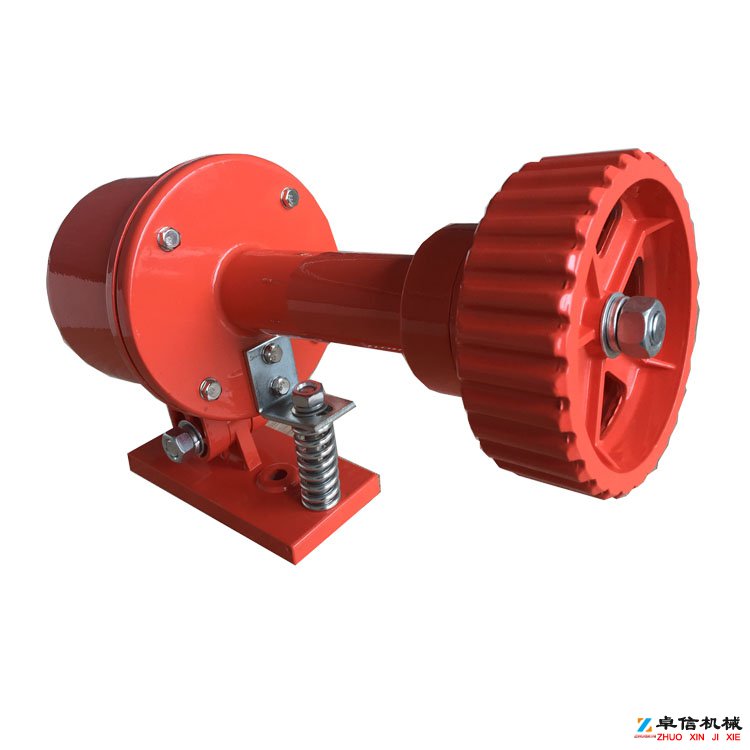

打滑监测开关皮带打滑保护打滑开关

皮带打滑开关适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业

工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

打滑监测开关皮带打滑保护打滑开关H-1，H-2，H-3

技术指标
1.使用环境条件
a.环境温度 -15℃～ +70℃;b.相对湿度 不大于 80

2.主要技术参数
a.工作电压 AC 220V&plun;10 50Hz
b.输入信号 10mV～10V
c.测速范围 20～999/min
.整机功耗 <15W
e.触点容量 AC 380V 2A

结构特性
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

安装说明

1.控制箱安装在室内墙壁上，防止激烈振动；
2.通电正常后，将待测带速用拔码盘预置出来。（应将带速通过从动滚简的直径折算成转速，拔码盘所预置实际是转速）数码管显示值为转速，单位为r/min;
3.齿盘应固定在从动滚筒的轴上，传感器采用支架安装在轴端底座上。
注：开机至带速正常之间不应投入或投入无效。
4.控制箱下部有一组接线端子，接线即可。传感器至控制箱应选用电缆连接。
