耐腐蚀TSSR-60检测速度开关皮带测速传感器AHE-S3012M

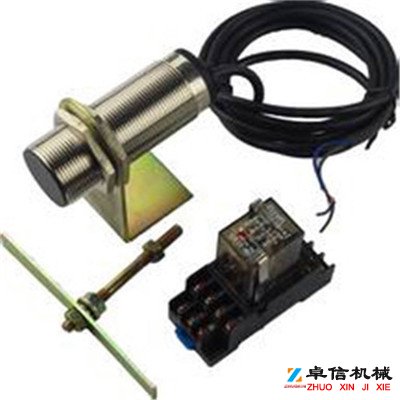

山东卓信电气有限公司生产耐腐蚀TSSR-60检测速度开关

耐腐蚀TSSR-60检测速度开关工作原理

   旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的

转速调整内部延时来达到保护设备的卡死堵转，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，旋转探测仪安装在被动轴上，他是通过装

在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速

度开关4-8毫米距离时为一个脉冲）,通电瞬间速度开关通过串连的继电器使继电器吸合延

时为设定的秒数，设备被动轴转动一圈需要给速度开关两个脉冲,如果速度开关设定在8秒，

设备转动一圈小于8秒，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，速度开关通过串连的继电器无动作（继电器保持吸合）,当设备转

动一圈大于8秒，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，速度开关认为已发生卡死堵转,通过串连的继电器使电继器跳脱（继电器

断电），保护设备。

技术参数

外形：M30螺纹圆柱形
输出形式：两线常开
工作电压：20～264V AC/C
开关容量：5～200 mA C      5～mA AC

电压：≤5.7V

环境温度：－25～＋70℃
检测距离：4～6mm
响应时间：10～0.4s（6～150脉冲/min）

安装过程

　　（1）在胶带导向滚筒一侧的内缘上，等距离的了两套M16螺丝，调成一样的高度，螺栓头作为被测物体。被测物体的数量根据滚筒的转速确定。如果滚筒转速高，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，用一个即可；如果速度慢，可以等距离的使用多个，目的是保证被测物体满足传感器的响应时间。

　　（2）传感器固定在滚筒旁边，与被测物体旋转运行的轨迹正对，垂直距离调整在检测距离（4～6mm）以内。

　　（3）将传感器线路接入PLC开关量输入模块。
