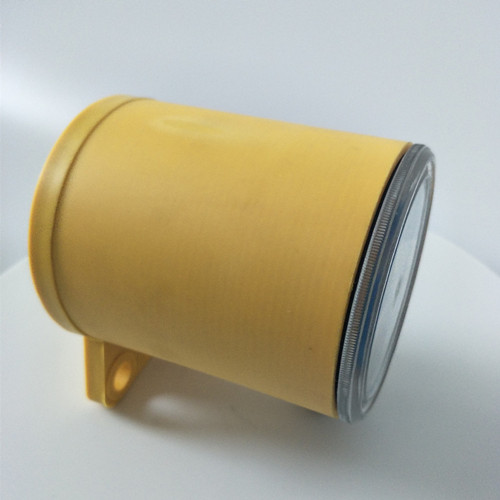

打滑欠速开关K30-38高低速速度开关

打滑欠速开关K30-38简介：

本产品是应用电感感应原理检测设备的正常旋转或异常慢转、停转。具有自识别正常转速的智能功能，属真正的欠速开关。当设备出现异常，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，转速低于正常转速的三分之二时，输出异常慢转信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。

打滑欠速开关K30-38产品特点：

1、非接触式，无易损原件，使用寿命长；

2、防护等级高，密封性好，可防水、放尘，防凝露；

3、高强度了铝合金压铸外壳，抗压，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，抗冲击力强；

4、外壳经过烤漆喷塑处理，耐腐蚀性强；

5、一体式设计，安装方便，实用简单，两螺栓固定；

6、采用ARM单片机作为控制单元，反映速度快，精度高，误差小；

7、双排数码显示，LE指示灯显示，可现场观察与误会；

8、高精度4~20mA 模拟量输出

9、轻、重双KAI关量输出

10、采用高接点容量继电器输出

技术参数：

使用环境条件：环境温度：-15～+65

相对湿度：不小于80

工作电压：AC 220V&plun;10 50HZ

整体功耗：<15W

测速范围：20～999转/分钟；带速 0.6～9.9米/秒

触点容量：二线开关 1A /220V ； 四线开关 /380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP67

工作原理：

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、后进行计数。其计数值与预置数比较，判断胶带机的带速，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了性。在钢铁、电力、煤矿及港口等有带式输送机的行业了广泛的应用。工作原理：速度水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度无需工作电源即可工作，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，当胶带机运行速度低于本产品的设定值时，重的继电器动作输出控制信号，速度可任意调节。

安装说明：

 先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上一厚度为7mm铁片作感应面。感应面面积大于开关感应面（出厂时已配感应面）

产品型号：

 接近开关XS2-M30MA250

限位开关XS8-C40FP260
龙岩曹溪水泥/接近开关_SJM12A3-10J/KS_90-380VAC
龙岩曹溪水泥/光电开关_WS-GY-001_12-36VC
光电开关GJI0-T1
NS-CK-E0/接近开C24V/AC100/200V/20MA
接近开关LJ18A3-5P 6-30V，直径16mm
速度监测 Q2H6-1
防腐撕裂开关 S128.001PT 2开2闭
声光装置XT-FZ-C1
闪光器XT-FC-E AC220V
皮带打滑检测装置XT-PGSH900矿用本安型转速传感器
料流ExLL-I 2开2闭IP65
打滑开关HQSK600/10
