两级跑偏开关GRB-14045-II 跑偏开关型号化肥厂防偏开关

两级跑偏开关GRB-14045-II 跑偏开关型号概述：
用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本机广泛用于冶金、矿山、电力及化工等行业的输送设备中，可研制电源（LE）显示检测开关，使之更为方便、快捷地判断故障位置。

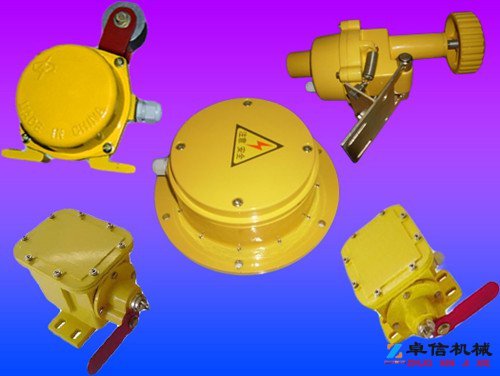

山东卓信两级跑偏开关GRB-14045-II 跑偏开关型号

【品牌G/卓信】

【现货】

工作原理

当运行中的胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜，若立棍倾斜大于动作角度时，立即发出一组开关信号，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，如立棍继续倾斜大于二级动作角度时，则输出另一组开关信号，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。，两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立棍自动复位，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，电源（LE）显示型为T型。

结构特点

本机采用铝合金压铸壳体，强度高，重量轻

外壳防护等级达IP65，可以恶劣环境中长期工作

机内采用进口行程开关，触点容量大，动作灵敏，可靠。

使用与安装

将跑偏开关固定在支架上，然后在胶带机架上；

立棍轴线与胶带平面相垂直，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。，立棍与胶带边缘距离为L+50 100mm;

胶带位于立棍下端1/3出；每50M胶带可安装跑偏开关一对。

技术参数

开关触点容量：按错80V

外壳：铸铝防水，防腐

防护等级：IP65

动作角度：10&orm; 警示信号，二级 30&orm; 停机信号

作用力（kg）：3

接线方式

本机出厂时已配长度1.0米电缆线，接线方式参照标牌所标线色。
