不锈钢HQL52996M/PC304双向拉绳开关输送带保护装置

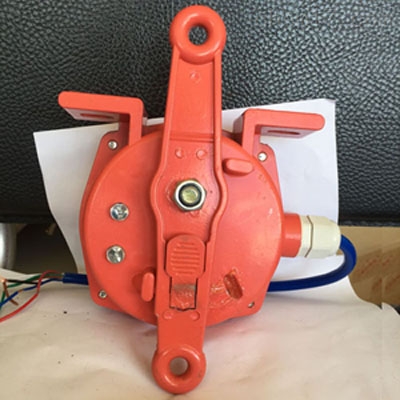

不锈钢HQL52996M/PC304双向拉绳开关

不锈钢HQL52996M/PC304双向拉绳开关分Ⅰ型Ⅱ型两种型号，Ⅰ型动作后自动复位。Ⅱ型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出和停机两组信号，达到预防和控制设备及操作员的目的。

订购咨询

山东卓信电气有限公司生产不锈钢HQL52996M/PC304双向拉绳开关

不锈钢HQL52996M/PC304双向拉绳开关产品说明

拉线开关用于皮带机的紧急停机，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，钢丝绳一端固定在一个固定的吊环上，另一端固定在开关臂杆上，开关到固定端的距离通常不超过30米，两开关之间的距离通常不超过60米，向上或向下拉动的力促使臂杆转动到了位置，触动微动开关并锁定直到人工手动复位。

不锈钢HQL52996M/PC304双向拉绳开关技术规格

A、型号：SPS-2

B、开关额定值：SPT开关，10A/500V

C、壳体：防风雨外壳

、锁定角度：20

E、操作力：38Kg

F、开关间zui大距离：48米（水平）、36米（倾斜），每3米缆绳有一支撑

G、导线开口：二个，螺丝孔3/4″-14NPT

不锈钢HQL52996M/PC304双向拉绳开关特点

A、拉线开关是双向触动的，既可安装在输送机中间的位置，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，也可安装在其两端。

B、通用的安装设计使拉线开关既可安装在输送机纵梁顶部，也可安装在其两侧。

C、坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。

、整体式盖板使得接线及开关调整方便简单，而不用拆卸，开关结构件设计紧凑。

E、醒目的黑色臂杆衬托或白色壳体，双向拉绳开关注意事项1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。，易于辨别或正常状态。

应用范围

A、常规皮带输送机

B、索道支撑输送机

C、裙边皮带输送机

、轮船装卸系统

E、斗式提升机

F、包装生产线

G、堆/取料机系统、起重机、挖掘机

产品型号

拉绳开关   RNS-II

跑偏开关   PNS-II

速度检测仪H-S-CAC220V,IP651常开1常闭

两级跑偏开关GRPP-PT-01-I

双向拉绳开关GRLS-P-02

速度检测仪-H-F

纵向撕裂检测装置-ZL-B-Ⅱ

双向拉绳开关-HFKLT2-II－2A-220V/380V

堵塞开关-LM

平层感应开关CLJ-E80-50ANA防水型

接近开关bi4-m12-ap6x-h1141-接插尾线

接近开关^SJM12A3-10J/K3

，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。
