HWK-1/2阻旋式灰位控制器厂家详细介绍

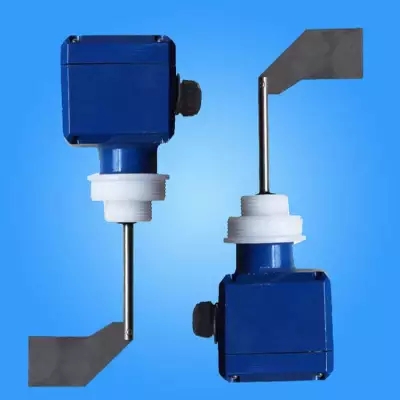

卓信HWK-1/2阻旋式灰位控制器厂家
现货供应
灰位开关灰位控制器
本产品广泛应用于冶金、电力、煤炭、水泥及港口等行业，是带式输送机重要的保护设备。本机之叶片是利用传动轴与离合器相
接，在未接触物料时马达保持正常运转，当叶片接触物料时，马达会停止运转，机构会同时输出一组信号而测出料位高度或料仓
堵塞信号。是输煤自动化控制系统的配套产品。
卓信HWK-1/2阻旋式灰位控制器厂家
技术参数
卓信HWK-1/2阻旋式灰位控制器厂家
工作电源：220VAC50/60HZ
耗电功率：<3W
接点容量：AC380V 3A,220V
叶片转数：1转/分
物料温度：标准?20℃~+160℃
测量介质：粉状或颗粒状物料
散热片：铸造铝合金压铸
安装方式：G1 1/2 管螺纹、法兰连接
卓信HWK-1/2阻旋式灰位控制器厂家
构造特点
卓信HWK-1/2阻旋式灰位控制器厂家
本机壳体采用铸造铝合金压铸，具有强度高、耐冲击
壳体表面应用静电喷塑涂覆工艺、附着力强、涂层均匀、耐老化
全封闭性，独特的油封设计可防止粉尘沿轴渗入
扭力稳定可靠，且扭力大小可调整，体积轻巧，安装容易
叶片承受过重的负荷，马达回转机构会自动打滑保证不受损坏
不必从料仓整体拆除，即可轻易的检查维修内部零组件
卓信HWK-1/2阻旋式灰位控制器厂家
工作原理
本机采用同步微电机经减速后，带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时，检测机
构便围绕主轴产生旋转位移。此位移先使一个微动开关动作，发出料位信号。随后另一个微动开关动作，切断电机电源使其停
转。只要料位不变这种状态便一直保持下去。
当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力使其恢复原始状态。先一个微动开关动作，接通电机电源使其旋转
一周后使其旋转随后另一个微动开关发出无料位信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。
卓信HWK-1/2阻旋式灰位控制器厂家
安装与接线
（一）安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。
1、将本装置用M10×25螺栓紧固在弯角件上即可。
（二）安装要领及主要事项
1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
（三）接线：由保护装置引出一条4芯电缆线
卓信HWK-1/2阻旋式灰位控制器厂家
工作原理：
本控制器是利用高频电桥原理工作的，众所周知，所有物质的电特性与空气电特性多少都有些差别，当探头浸入物料时。探测棒与容器壁之间的电导率与电纳率产生很大的变化，利用这些变化来检测探头周围是否有空气或者物料存在。控制器由电子线路和探头两部分组成。电子线路包括高频振荡器、检测电路、输出电路，探头由探测棒和保护套构成，棒与保护套之间，以及他们与接地容器之间都互相绝缘，由高频振荡器提供稳定的射频电压，通过电桥加到探测棒上，当物料触及到探测棒时，电桥输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。
卓信HWK-1/2阻旋式灰位控制器厂家
常见故障及处理方法：
1）输出值一直过高：检查物位高于电时，电与地之间的电阻，低于100KΩ表明探头绝缘有误或采用裸探头时物料有导电性，此时需要换绝缘探头（向厂方咨询）。?
2）空仓时输出过高：覆盖物（挂料）误差的特点是，当物料低于探头底端部时，输出仍大于2%时，要确定覆盖问题，则要探头上的附着物并重新检查是否工作正常，若后读数小于1%正常。?
3）检查连续电缆出现的问题主要是短路和断路，把连接电缆从仪表上拆下来，用其一端短路或断开，测量另一端，可以检查出来
卓信HWK-1/2阻旋式灰位控制器厂家
主要用途及应用范围
不绣钢检测膜片具耐磨损、抗腐蚀、性能可靠、使用维护周期更长、更方便、高等诸多优点。在现代工业矿山、冶金、电力、化工、塑料、建材、粮食等生产过程中，料仓、溜槽、输送、升降机械设备的物料定位输出开关信号，可以直接连接声光报警器、PLC等设备上进行料位监测或控制。对输送或升降机械内部无法安装凸出物体的地方更适合。是的产品。薄膜料位信号器主要技术指标
卓信HWK-1/2阻旋式灰位控制器厂家
总结：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业获得了广泛的应用。
